低成本，低功耗仪表放大器 Low Cost, Low Power Instrumentation Amplifier
Reduce sound distortion by implementing this instrumentation amplifier differential amplifier from Analog Devices into your electronic circuit. Its maximum power dissipation is 650 mW. Its typical dual supply voltage is ±3|±5|±9|±12|±15 V, with a minimum of ±2.3 V and maximum of ±18 V. This part has a minimum operating temperature of -40 °C and a maximum of 85 °C. This device uses dual power supplies. It has a single channel per chip.
供电电流 900 µA
电路数 1
通道数 1
耗散功率 650 mW
共模抑制比 73 dB
转换速率 1.20 V/μs
输入补偿电压 30 µV
输入偏置电流 500 pA
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 1 MHz
耗散功率Max 650 mW
共模抑制比Min 73 dB
电源电压Max 30V ~ 50V
安装方式 Surface Mount

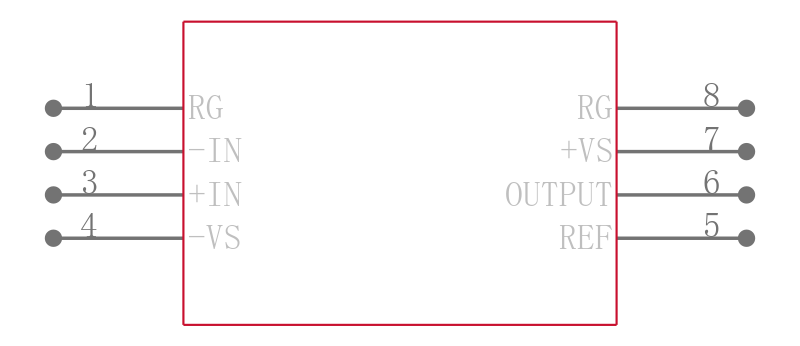

引脚数 8
封装 SOIC-8
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
AD620AR-REEL7 ADI 亚德诺 | 当前型号 | 当前型号 |
AD620ARZ 亚德诺 | 类似代替 | AD620AR-REEL7和AD620ARZ的区别 |
AD627ARZ 亚德诺 | 类似代替 | AD620AR-REEL7和AD627ARZ的区别 |
AD620ARZ-REEL7 亚德诺 | 类似代替 | AD620AR-REEL7和AD620ARZ-REEL7的区别 |
