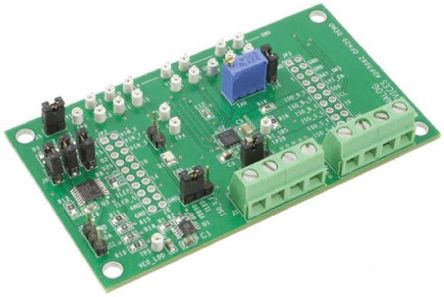

评估板,用于 ADP5062 线性锂离子电池充电器,带电源路径和 USB
ADP5062 充电器评估系统由一个评估板和一个 USB 到串行输入/输出接口(USB-SDP-
CABLEZ)组成。 所有评估板功能和电路通过一个 IC 总线连接器控制。 IC 总线接口
ADP5062,数字输入/输出信号通过 IC 总线上的板载输入/输出扩展器电路进行控制。
评估板还具有 3.4V 调节器,用于 VDDIO 生成。 该板包含跳线和多个测试点,易于评估。

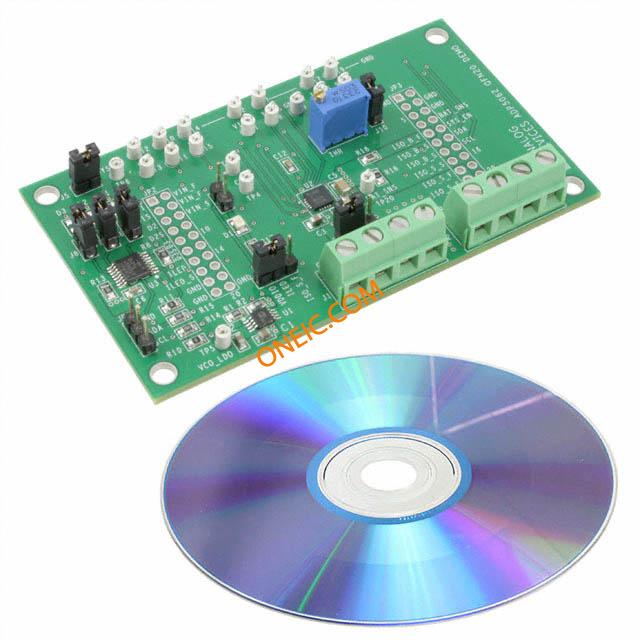

评估套件包含 CD,带有 ADP5062 图形用户界面 GUI 3.0 安装程序。 将 GUI 与 USB-SDP-CABLEZ USB 到串行输入/输出接口配合使用。
ADP5062 充电器 IC 完全符合 USB 3.0 和 USB 电池充电规格 1.2,且可从壁装充电器、车载充电器或 USB 主机端口通过 mini USB VBUS 引脚进行充电。
ADP5062 的工作输入电压范围为 4V 至 6.7V,但电压容差高达 20V,因此不必担心断开或连接应用期间 USB 总线脉冲。
ADP5062 在线性充电器输出和电池之间有一个内部 FET。 这可使电池绝缘,因此系统在没电的电池或无电池情况下供电,这可通过连接到 USB 电源使系统立即可用。
输入电压 4V 至 6.7V
高电流接线端子,用于 ADP5062 电源连接
VINx、系统电压 ISO_Sx 和电池电压
ISO_Bx 引脚
ADP5062 操作可通过 I2C 接口配置
包括评估软件
### 硬件要求
Analog Devices USB 到串行输入/输出接口 USB-SDP-CABLEZ(评估套件中不提供 USB-SDP-CABLEZ 且应单独订购)
### 软件要求
Analog Devices ADP5062 SDP 评估软件
### 电池充电和监视,Analog Devices
输出电流 2.1 A
供电电流 2.00 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
输入电压 4V ~ 6.7V
产品生命周期 Active
包装方式 Bulk
制造应用 Consumer Electronics, Power Management, Imaging, Video & Vision, Portable Devices, Medical, Communications & Networking
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
