ADJ11124概述

24VDC 16A 锁存,单线圈

通用继电器 SPDT（1 Form C） 24VDC 线圈通孔

立创商城:
24VDC 16A 锁存,单线圈

得捷:
RELAY GEN PURPOSE SPDT 16A 24V

Electro Sonic:
Power Relay 24VDC 16A SPDT29x13x18.2mm THT

ADJ11124中文资料参数规格

技术参数

触点类型 SPDT

线圈电压 24 VDC

线圈电流 6.25 mA

线圈电阻 3.84 kΩ

额定电流Max 16 A

线圈电压DC 24 V

线圈功率 150 mW

开关电流Max 16 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 18.2 mm

封装 -

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

ADJ11124引脚图与封装图

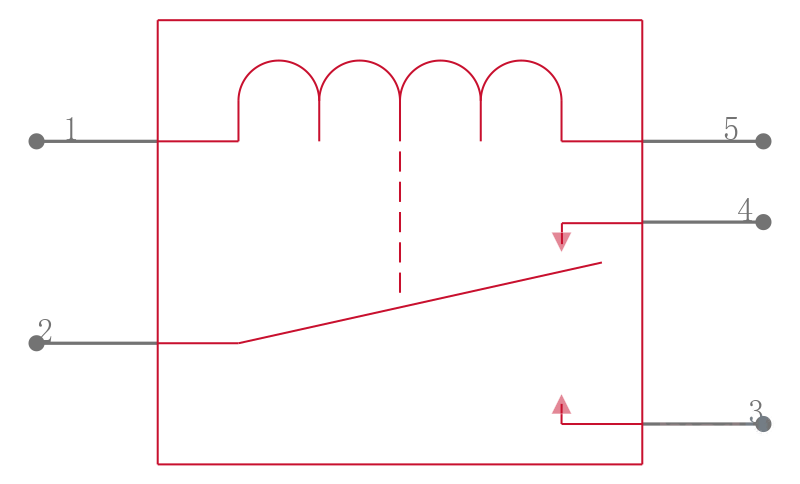

ADJ11124引脚图

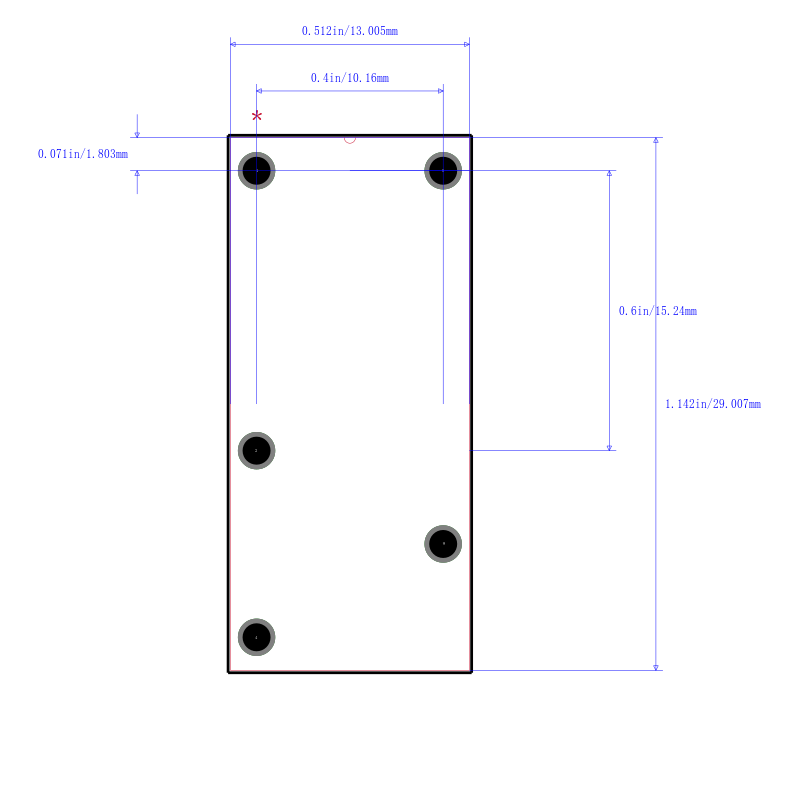

ADJ11124封装图

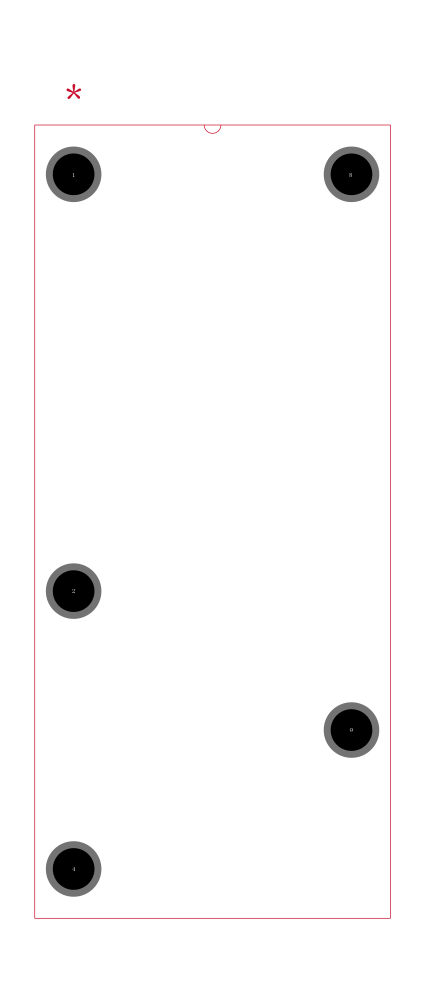

ADJ11124封装焊盘图

在线购买ADJ11124

型号： ADJ11124

制造商： Panasonic 松下

描述：24VDC 16A 锁存,单线圈
