AGN200A12Z概述

PANASONIC ELECTRIC WORKS  AGN200A12Z  信号继电器, DC, 单稳态, DPDT

继电器与电磁阀


立创商城:
12VDC 1A 无锁存


得捷:
RELAY TELECOM DPDT 1A 12VDC


e络盟:
PANASONIC ELECTRIC WORKS  AGN200A12Z  信号继电器, DC, 单稳态, DPDT


艾睿:
Electromechanical Relay 12VDC 1.028KOhm 1A DPDT 10.6x7.4x10mm SMD General Purpose Relay


Allied Electronics:
AGNGN Relay SMD A type T&R;


Chip1Stop:
Electromechanical Relay DPDT 1A 12VDC 1.028KOhm Surface Mount


Verical:
Electromechanical Relay 12VDC 1.028KOhm 1A DPDT 10.6x7.4x10mm SMD General Purpose Relay


Newark:
# PANASONIC ELECTRIC WORKS  AGN200A12Z  Signal Relay, DPDT, 12 VDC, 1 A, AGN Series, SMD, Non Latching


MASTER:
Signal Relay 12VDC 1.028KOhm 1A DPDT10.6x7.4x10mm SMD General Purpose Relay


Win Source:
ULTRA-SMALL PACKAGE SLIM POLARIZED RELAY


Electro Sonic:
Signal Relay 12VDC 1.028KOhm 1A DPDT10.6x7.4x10mm SMD General Purpose Relay


AGN200A12Z中文资料参数规格
技术参数

额定电压DC 110 V

额定电压AC 125 V

触点类型 DPDT

功耗 140 mW

触点额定电流 1 A

线圈电压 12 VDC

线圈电流 11.7 mA

线圈电阻 1.028 kΩ

额定电流Max 1 A

线圈电压DC 12 V

线圈功率 140 mW

额定功率Max 30W, 37.5VA

开关电流Max 1 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 -

外形尺寸

长度 10.6 mm

宽度 10 mm

高度 10 mm

封装 -

物理参数

触点材质 Silver Palladium

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

AGN200A12Z引脚图与封装图

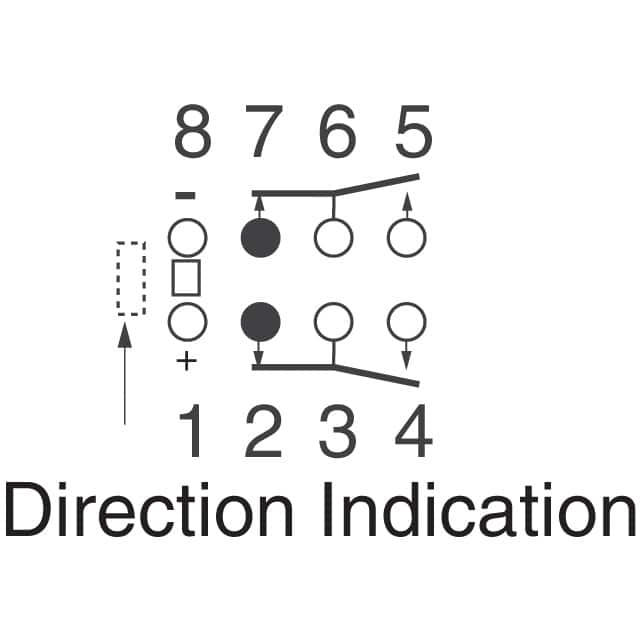

AGN200A12Z引脚图

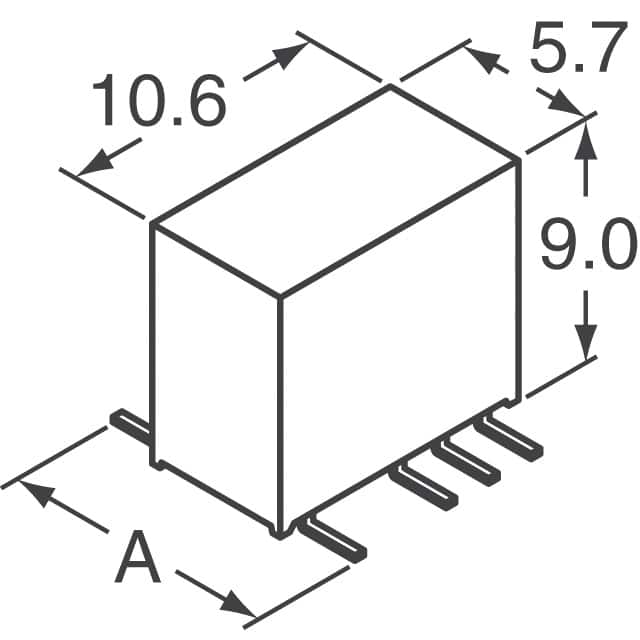

AGN200A12Z封装图

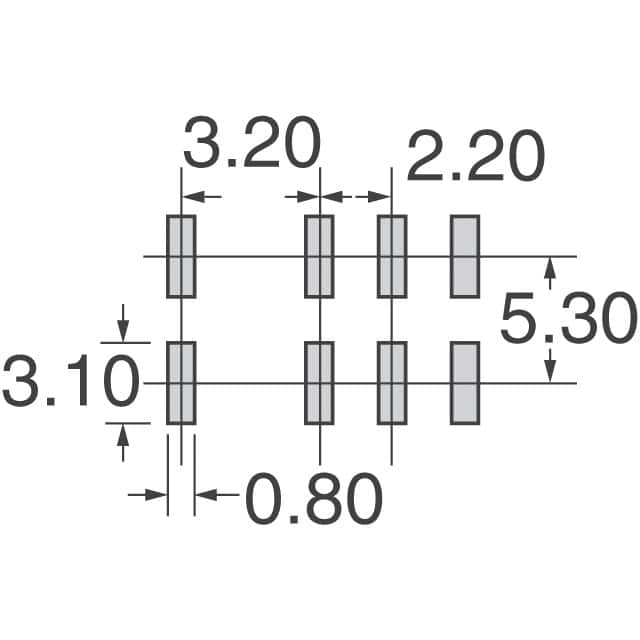

AGN200A12Z封装焊盘图
在线购买AGN200A12Z
型号: AGN200A12Z
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  AGN200A12Z  信号继电器, DC, 单稳态, DPDT
替代型号AGN200A12Z
型号/品牌 代替类型 替代型号对比

AGN200A12Z

Panasonic 松下

当前型号

当前型号

AGN200A12

松下

完全替代

AGN200A12Z和AGN200A12的区别
