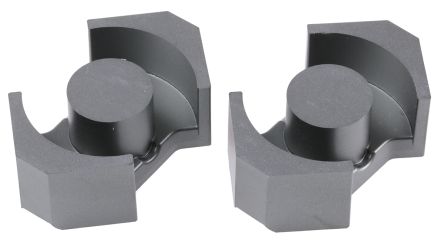

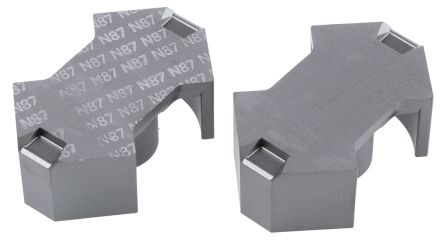

EPCOS B65887E0000R087 变压器铁芯, RM, RM14, N87, 70 mm, 200 mm²
RM 12 和 RM 14 铁氧体磁芯
TDK 铁氧体磁芯包含优化的磁芯横截面，具有增强的基座厚度，可用于电源应用。
磁形式特征
---
芯类型 | ΣI/A mm-1 | Iemm | Aemm2 | Aminmm2 | Vemm3
RM 12 | 0.39 | 57 | 146 | 125 | 8340
RM 14 | 0.35 | 70 | 200 | 170 | 14000
技术参数
---
**铁氧体磁芯套件**
| | |
芯类型 | AL 标准值 nH | 材料 | 类型
RM 12 | 160 | N41 | B65815E160A41
RM 12 | 250 | N41 | B65815E250A41
RM 12 | 1000 | N41 | B65815E1000J41
RM 12 | 5600 | N67 | B65815ER67
RM 12 | 5300 | N87 | B65815ER87
RM 12 | 6000 | N41 | B65815ER41
RM 14 | 160 | N41 | B65887E160A41
RM 14 | 400 | N41 | B65887E400A41
RM 14 | 6000 | N87 | B65887ER87
**线圈架**
| | |
芯类型 | ANmm2 | 引脚 | 类型
**a 由 Duroplast GV UL94V-0 制成**
| | |
RM 12 | 73 | 12 | B65816N1012D1
**b 由聚对苯二甲酸酯 GV UL94V-0 制成，适合电源应用**
| | |
RM 12 | 72 | 12 | B65816C1512T1
RM 14 | 106 | 12 | B65888C1512T1
尺寸 mm
---
芯类型 | a | ød1 | ød2 | h1 | h2
RM 12 | 29.8-1.2 | 24.9+1.1 | 12.8-0.4 | 24.6-0.2 | 16.8+0.6
RM 14 | 34.8-1.3 | 29.0+1.0 | 15.0-0.5 | 30.2-0.2 | 20.8+0.6
