BD9C601EFJ-E2概述
ROHM BD9C601EFJ-E2 直流-直流开关降压逐步递减稳压器, 可调, 4.5V-18V输入, 337.5mV-12.6V输出, 6A输出, HTSOP-8
The is a synchronous buck Switching Regulator with built-in low on-resistance power MOSFETs. With wide input voltage range, It is capable of providing current of up to 6A. It is a current mode control DC/DC converter and features high-speed transient response. Phase compensation can also be set easily.
- .
- Synchronous single DC/DC converter
- .
- Overcurrent protection
- .
- Thermal shutdown protection
- .
- Undervoltage lockout protection
- .
- Short-circuit protection
- .
- Fixed soft-start function
- .
- 0.8V ±1% Reference voltage
- .
- 1µA Typical standby current
BD9C601EFJ-E2中文资料参数规格
技术参数
输出接口数 1
输出电压 ≤12.6 V
输出电流 6 A
针脚数 8
开关频率 500 kHz
输入电压Max 18 V
输入电压Min 4.5 V
输出电压Max 12.6 V
输出电压Min 337.5 mV
输出电流Max 6 A
工作温度Max 85 ℃
电源电压Min 4.5 V
输入电压 18 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 HTSOP-8
外形尺寸
封装 HTSOP-8
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 通信与网络, 消费电子产品, Communications & Networking, Consumer Electronics
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

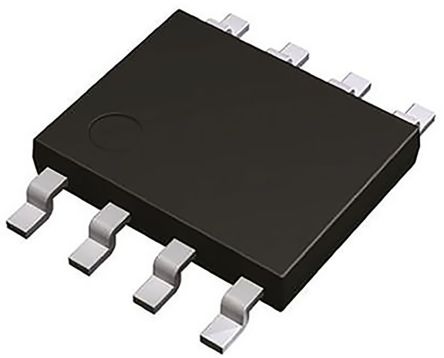

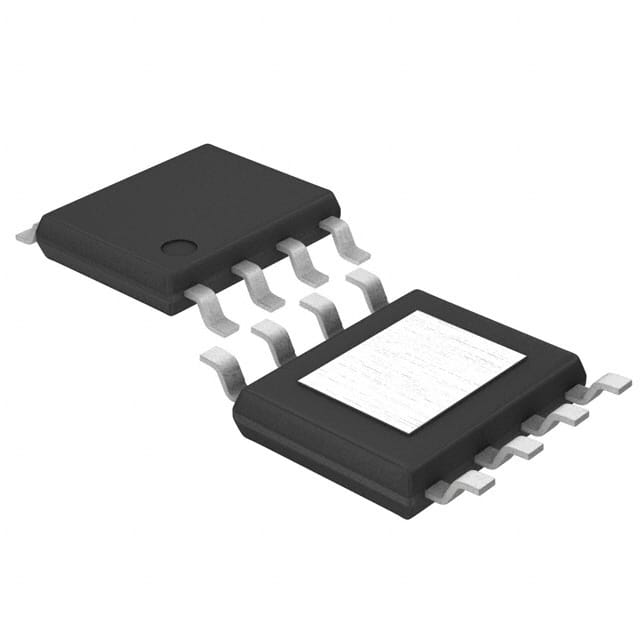

BD9C601EFJ-E2引脚图与封装图
