NXP BAT754,215 小信号肖特基二极管, 单, 30 V, 200 mA, 340 mV, 600 mA, 125 °C
DESCRIPTION

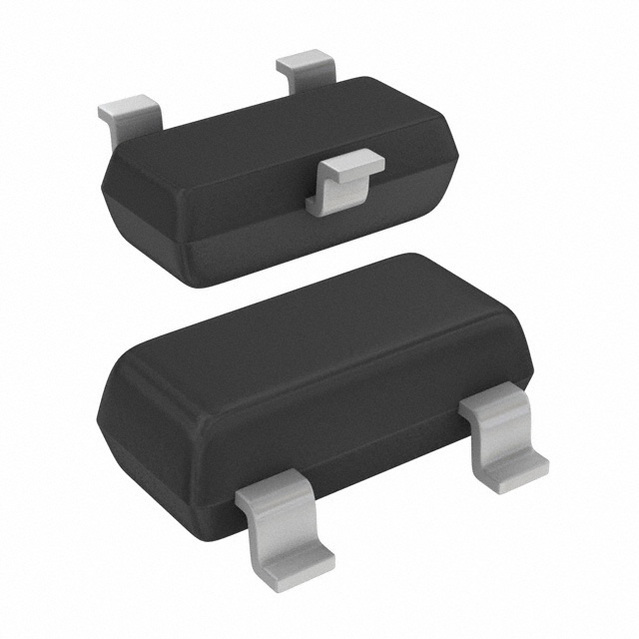

Planar Schottky barrier diodes encapsulated in a SOT23 small plastic SMD package. Low forward voltage selection of the BAT54 series. Single diodes and double diodes with different pinning are available.
FEATURES
• Very low forward voltage
• Guard ring protected
• Small plastic SMD package
• Low diode capacitance.
APPLICATIONS
• Ultra high-speed switching
• Voltage clamping
• Protection circuits
• Blocking diodes
• Low power consumption applications, e.g. hand-held applications.
针脚数 3
正向电压 600mV @100mA
热阻 500℃/W RθJA
正向电流 100 mA
最大正向浪涌电流（Ifsm） 600 mA
正向电压Max 340 mV
正向电流Max 200 mA
工作温度Max 125 ℃
工作结温 125℃ Max
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
高度 1 mm
封装 SOT-23-3
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
BAT754,215 NXP 恩智浦 | 当前型号 | 当前型号 |
BAT754 安世 | 类似代替 | BAT754,215和BAT754的区别 |
BAT754A 安世 | 类似代替 | BAT754,215和BAT754A的区别 |
BAT54LT1G 安森美 | 功能相似 | BAT754,215和BAT54LT1G的区别 |
