BCS-120-L-D-TE概述

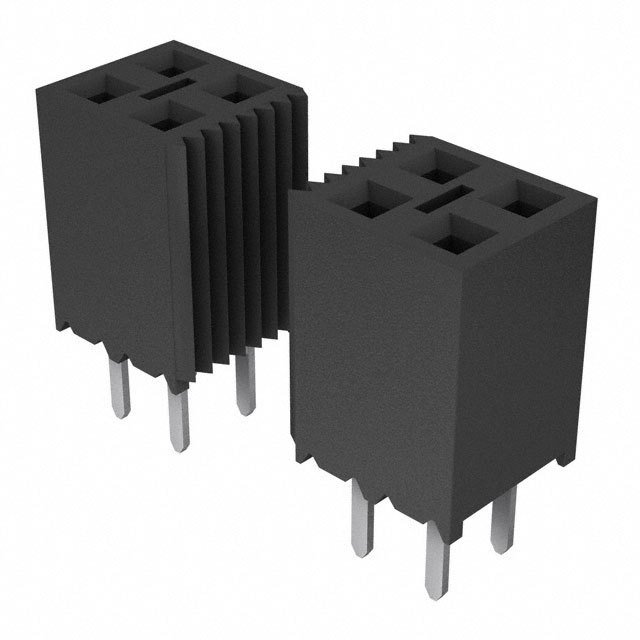

SAMTEC BCS-120-L-D-TE 板至板连接, 垂直, BCS系列, 40 触点, 插座, 2.54 mm, 焊接, 2 排

是一款40极2排2.54mm Tiger Claw™插座条, 带10µinch 0.25µm镀金磷青铜触芯, 镀雾锡尾线。液晶聚合物绝缘, 顶部进线主体。BCS系列插座条可兼容DW, EW, HMTSW, HTSW, HW-SM, HW-TH, LCW, MTLW, MTSW, PHT, TSM, TSS, TSW, ZSS和ZW系列。

.: 可选择单排和双排 -S/-D选项

.: 2.54mm间距每排1至50个触芯

.: 顶部入口 -TE选项

.: 黑色液晶聚合物绝缘材料

.: 磷青铜触芯材质

.: 10µ英寸镀金触芯

.: Tiger Claw触芯系统

.: 接触电阻: 10mohm

.: 符合UL E111594, CSA 090871_0_000标准

.: 工作温度范围: -55°C至125°C

BCS-120-L-D-TE中文资料参数规格

技术参数

触点数 40

极性 Female

触点电镀 Gold

排数 2

针脚数 40

拔插次数 2500

额定电流Max 5.9 A

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 475 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 50.8 mm

宽度 5.08 mm

高度 7.37 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

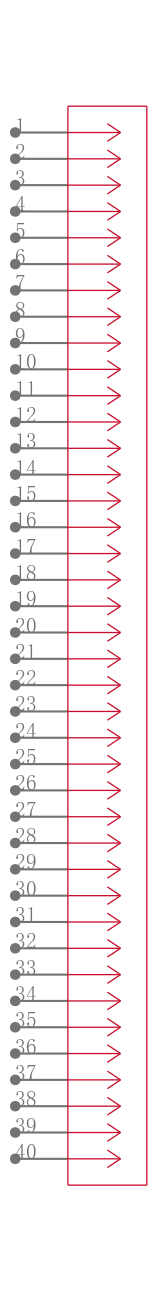

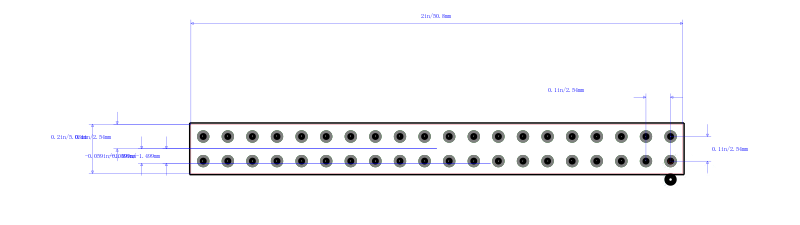

BCS-120-L-D-TE引脚图与封装图
