RM 12 和 RM 14 铁氧体磁芯TDK 铁氧体磁芯包含优化的磁芯横截面，具有增强的基座厚度，可用于电源应用。 磁形式特征 --- 芯类型 | ΣI/A mm-1 | Iemm | Aemm2 | Aminmm2 | Vemm3 RM 12 | 0.39 | 57 | 146 | 125 | 8340 RM 14 | 0.35 | 70 | 200 | 170 | 14000 技术参数 --- **铁氧体磁芯套件** | | | 芯类型 | AL 标准值 nH | 材料 | 类型 RM 12 | 160 | N41 | B65815E160A41 RM 12 | 250 | N41 | B65815E250A41 RM 12 | 1000 | N41 | B65815E1000J41 RM 12 | 5600 | N67 | B65815ER67 RM 12 | 5300 | N87 | B65815ER87 RM 12 | 6000 | N41 | B65815ER41 RM 14 | 160 | N41 | B65887E160A41 RM 14 | 400 | N41 | B65887E400A41 RM 14 | 6000 | N87 | B65887ER87 **线圈架** | | | 芯类型 | ANmm2 | 引脚 | 类型 **a 由 Duroplast GV UL94V-0 制成** | | | RM 12 | 73 | 12 | B65816N1012D1 **b 由聚对苯二甲酸酯 GV UL94V-0 制成，适合电源应用** | | | RM 12 | 72 | 12 | B65816C1512T1 RM 14 | 106 | 12 | B65888C1512T1 尺寸 mm --- 芯类型 | a | ød1 | ød2 | h1 | h2 RM 12 | 29.8-1.2 | 24.9+1.1 | 12.8-0.4 | 24.6-0.2 | 16.8+0.6 RM 14 | 34.8-1.3 | 29.0+1.0 | 15.0-0.5 | 30.2-0.2 | 20.8+0.6 ### 变压器铁氧体套件 - 磁芯表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
EPCOS B65888 RM 14 附件
提供附件用于补充其 B6588 铁氧体磁芯和线圈架。
### 夹子
夹子具有可焊接性，符合 IEC 60068-2-20，在 +235°C 时可持续两秒。此夹子由 0.5 mm 厚的不锈弹簧钢（镀锡）制成，带一个接地端子。

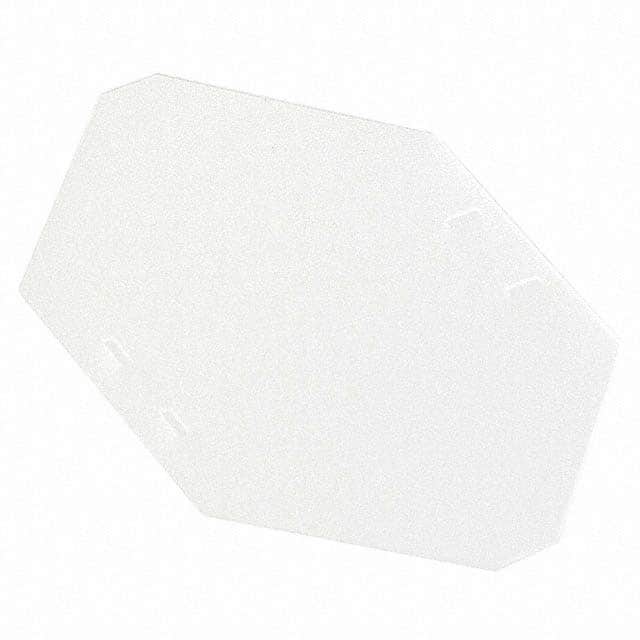

### 绝缘垫圈
绝缘垫圈适合与双包印刷电路板一起使用。它具有自然色，由 0.25 mm 厚的 Makrofol FR7-2 聚碳酸酯制成。
### 变压器铁氧体套件 - 磁芯
表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
欧时:
B65888 Series RM14 Insulating Washer
e络盟:
变压器附件, 绝缘垫圈, 自然色, RM14, B65888系列
Verical:
Ferrite Accessories Insulating Washer Natural Polycarbonate
Newark:
# EPCOS B65888B2005X000 INSULATING WASHER, TRANSFORMER, NATURAL New
