C8051F311-GM概述

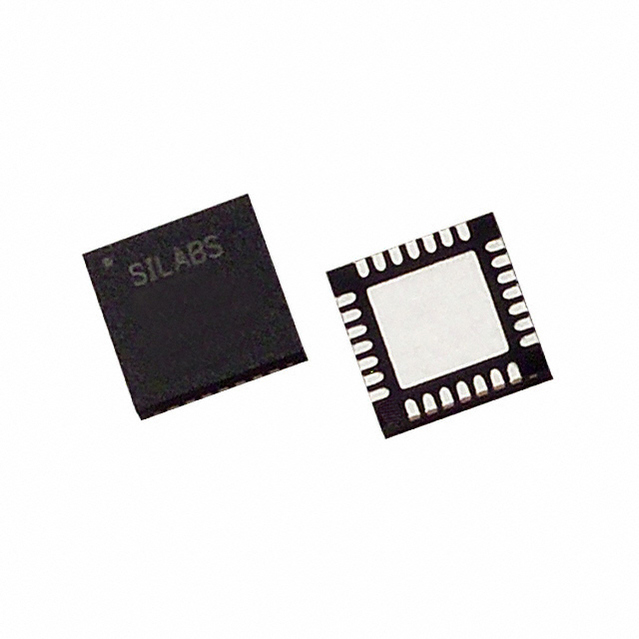

SILICON LABS  C8051F311-GM  微控制器, 8位, 混合信号, C8051F31x, 25 MHz, 16 KB, 1.25 KB, 28 引脚, MLP

C8051F31x ,

Silicon Labs C8051F31x 系列小型设计混合信号微控制器 MCU,具有高达 25 MIPS 的 8 位 CPU 功能。

使用固件启用、禁用和配置所有模拟和数字外围设备。 可对闪存进行重新编程(甚至进行在线重新编程),从而提供非易失数据存储,还可现场升级 8051 固件。

它们指定用于在工业温度范围(-45°C 至 +85°C)内进行 2.7 V 到 3.6 V 操作。 C8051F310/2/4 提供 32 引脚 LQFP 封装,C8051F311/3/5 提供 28 引脚 QFN 封装,且 C8051F316/7 提供 24 引脚 QFN 封装。

\- 8051 兼容的 CIP-51 微控制器核心(高达 25 MIPS)

\- 系统内的全速非侵入式调试接口(片上)

\- 10 位 C8051F310/2/3/6 200 ksps 25 通道单端/差分 ADC,带模拟多路复用器

\- 两个模拟比较器

\- 8 kB C8051F312/3/4/5 或 16 kB C8051F310/1/6/7 系统内编程闪存

\- 1280 字节片上 RAM

\- SMBus/I2C 和增强型 UART及 SPI 串行接口,在软件中实施

\- 四个通用 16 位计时器

\- 可编程计数器/计时器阵列,具有五个捕获/比较模块

\- 校准 24.5 MHz 振荡器

\- 片上监控计时器、VDD 监测器和温度传感器

C8051F311-GM中文资料参数规格
技术参数

电源电压DC 3.30 V, 3.60 V max

通道数 5

针脚数 28

时钟频率 25 MHz

RAM大小 1.25 KB

位数 8

FLASH内存容量 16 KB

I/O引脚数 25

存取时间 25.0 µs

内核架构 8051

内存容量 16000 B

模数转换数ADC 1

输入/输出数 25 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 QFN-28

外形尺寸

长度 5 mm

宽度 5 mm

高度 0.95 mm

封装 QFN-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

C8051F311-GM引脚图与封装图
C8051F311-GM引脚图
C8051F311-GM封装图
C8051F311-GM封装焊盘图
在线购买C8051F311-GM
型号: C8051F311-GM
描述:SILICON LABS  C8051F311-GM  微控制器, 8位, 混合信号, C8051F31x, 25 MHz, 16 KB, 1.25 KB, 28 引脚, MLP
替代型号C8051F311-GM
型号/品牌 代替类型 替代型号对比

C8051F311-GM

Silicon Labs 芯科

当前型号

当前型号

C8051F313-GM

芯科

类似代替

C8051F311-GM和C8051F313-GM的区别

C8051F311

芯科

类似代替

C8051F311-GM和C8051F311的区别

C8051F311-GMR

芯科

类似代替

C8051F311-GM和C8051F311-GMR的区别
