CC1101DK433概述

TEXAS INSTRUMENTS  CC1101DK433  开发套件, CC1101, 433MHZ

CC1101DK 433MHz 开发套件

**CC1101DK-433** 开发套件允许用户评估 CC1101 Sub-1GHz 射频收发器设备在 433MHz 时的运行状况。 一系列演示应用旨在强调 CC1101 设备的创新功能。 开发人员可以使用 SmartRF04EB 评估板上包含的外围设备实现原型。

**SmartRF04EB 评估板**

3 行 x16 字符 LCD 面板

USB 接口

及连接器

RS-232 系列总线,通过 DE9 连接器进行流量控制

4 个 SMA 测试连接器

音频接口,带麦克风/耳机插孔

音量控制

4 x 用户 LED

电位计

拇指操纵杆

重置和电源按钮

用户按钮

CC1101EM433 管座

评估模块

编程/调试管座

由 USB、套管连接器或 9V PP3 电池供电

**CC1101EM

433 评估模块
.
*

CC1101 设备

天线匹配过滤器元件

天线 SMA 连接器

**设备的 RS 产品代码**

820-3068 CC1101RGP

### 注

提供 RS 部件号为 709-4358 的 CC1101EM 替换模块和 868/915MHz 天线套件

### 随附

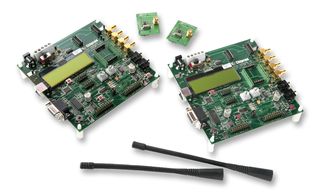

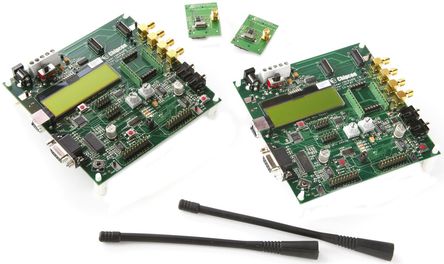

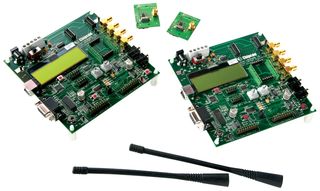

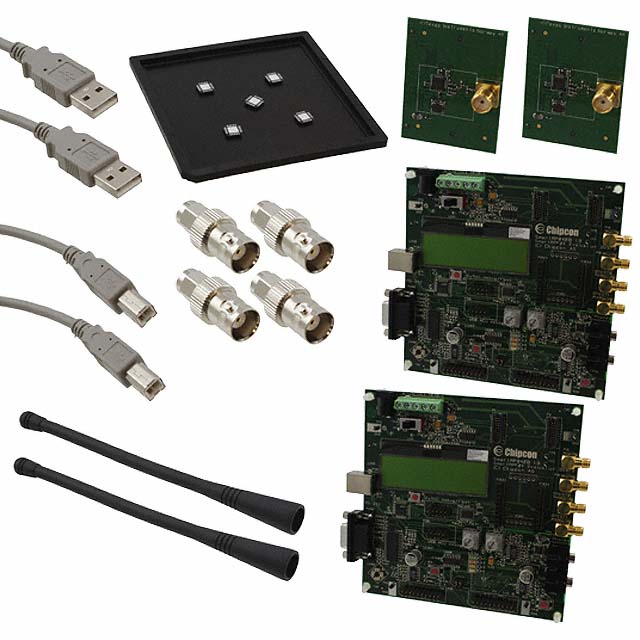

2 个 SmartRF04EB 评估板,2 个 CC1101EM433 评估模块,2 根天线 433MHz,电缆

CC1101DK433中文资料参数规格
技术参数

频率 433 MHz

工作温度Max 85 ℃

工作温度Min -40 ℃

其他

产品生命周期 Unknown

制造应用 传感与仪器, 自动化与过程控制, 工业, 射频通信, 安全, 无线

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 5A991.g

数据手册

在线购买CC1101DK433
型号: CC1101DK433
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CC1101DK433  开发套件, CC1101, 433MHZ
