CLF10040T-221M-D概述
TDK CLF10040T-221M-D 表面贴装功率电感器, CLF系列, 220 µH, ± 20%, 屏蔽, 0.52 ohm, 700 mA
SMD 功率器 - CLF10040 D 系列
MHQ1005P 系列具有独特的陶瓷材料和配置，实现等效于芯片级空气线绕电感器的高 Q 特性的高 Q 特性
由于采用多层，因而可使电感精细增加
应用包括智能手机、平板电脑终端、高频率模块（PAS、VCO、FEM 等）、蓝牙、W-LAN、UWB、调谐器和其他用于移动通信行业的高频电路
### 非标准 SMT 电感器（扼流圈）
CLF10040T-221M-D中文资料参数规格
技术参数
额定电流 700 mA
容差 ±20 %
电感 220 µH
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤624 mΩ
工作温度Max 150 ℃
工作温度Min -40 ℃
电阻DC Max 0.52 Ω
封装参数
安装方式 Surface Mount
封装 10mm x 9.7mm x 3.8mm
外形尺寸
长度 10 mm
宽度 9.7 mm
高度 3.8 mm
封装 10mm x 9.7mm x 3.8mm
物理参数
工作温度 -40℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

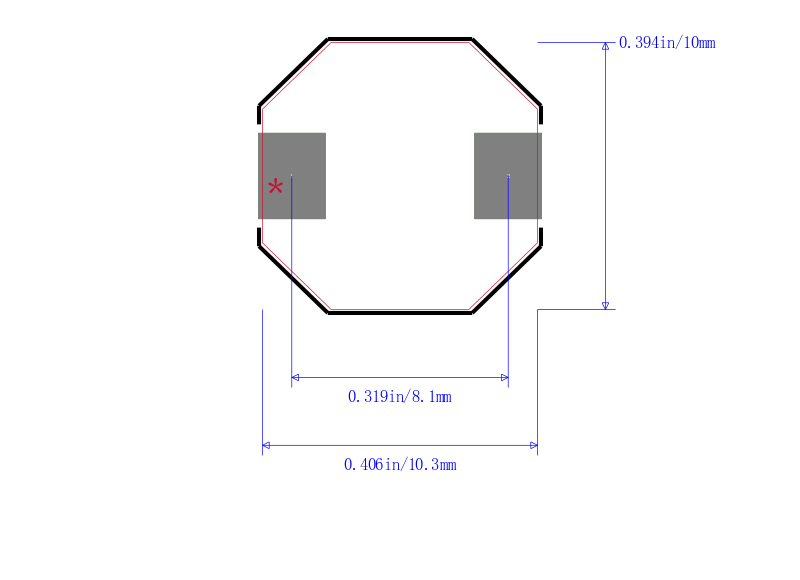

CLF10040T-221M-D引脚图与封装图
