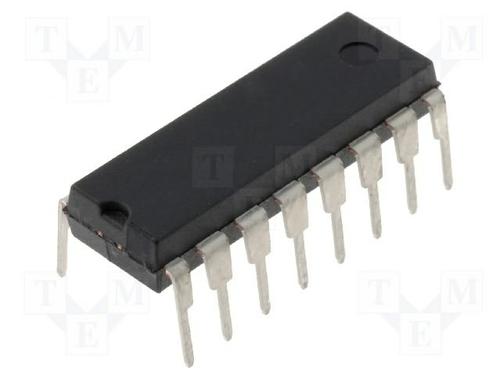

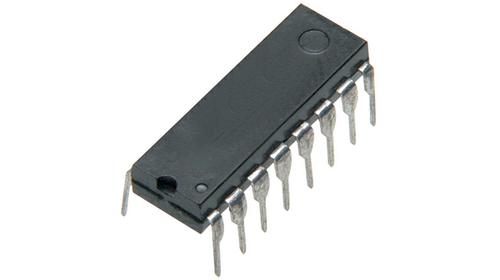

CD4009UBE

CD4009UBE图片1
CD4009UBE图片2
CD4009UBE图片3
CD4009UBE图片4
CD4009UBE图片5
CD4009UBE图片6
CD4009UBE图片7
CD4009UBE图片8
CD4009UBE图片9
CD4009UBE图片10
CD4009UBE图片11
CD4009UBE图片12
CD4009UBE图片13
CD4009UBE图片14
CD4009UBE图片15
CD4009UBE图片16
CD4009UBE图片17
CD4009UBE图片18
CD4009UBE图片19
CD4009UBE图片20
CD4009UBE图片21
CD4009UBE概述

TEXAS INSTRUMENTS  CD4009UBE..  缓冲器/转换器

4000 系列反相器和缓冲器,Texas Instruments

Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器

### 4000 CMOS 逻辑系列,Texas Instruments

CMOS 系列设备

宽工作电压范围:3 至 18V


得捷:
IC INVERTER 6CH 1-INP 16DIP


立创商城:
CD4009UBE


德州仪器TI:
CMOS hex inverting buffer/converter


欧时:
Texas Instruments CD4009UBE, 六 反相 缓冲器,转换器, 3 → 18 V电压, 16引脚 PDIP封装


e络盟:
TEXAS INSTRUMENTS  CD4009UBE..  缓冲器/转换器


艾睿:
Buffer/Converter 6-CH Inverting Push-Pull CMOS 16-Pin PDIP Tube


安富利:
Buffer/Converter 6-CH Inverting CMOS 16-Pin PDIP Tube


Chip1Stop:
Buffer/Converter 6-CH Inverting CMOS 16-Pin PDIP Tube


TME:
IC: digital; HEX, buffer, converter; CMOS; THT; DIP16


Verical:
Buffer/Converter 6-CH Inverting Push-Pull CMOS 16-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  CD4009UBE  Buffer/Converter, CD4009, 3 V to 18 V, DIP-16


DeviceMart:
IC HEX INVERT BUFF/CONV 16-DIP


Win Source:
Inverter IC 6 Channel 16-PDIP


CD4009UBE中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

电路数 6

通道数 6

针脚数 16

位数 8

传送延迟时间 140 ns

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 500 mW

输出电流驱动 -400 µA

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 信号处理, 自动化与过程控制, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

CD4009UBE引脚图与封装图
CD4009UBE引脚图
CD4009UBE封装图
CD4009UBE封装焊盘图
在线购买CD4009UBE
型号: CD4009UBE
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD4009UBE..  缓冲器/转换器
替代型号CD4009UBE
型号/品牌 代替类型 替代型号对比

CD4009UBE

TI 德州仪器

当前型号

当前型号

CD4009UBM

德州仪器

完全替代

CD4009UBE和CD4009UBM的区别

CD4009UBMT

德州仪器

完全替代

CD4009UBE和CD4009UBMT的区别

CD4009UBMG4

德州仪器

完全替代

CD4009UBE和CD4009UBMG4的区别
