CS5172ED8G参数规格_中文资料_数据手册PDF

CS5172ED8G概述

1.5A、280kHz宽输入电压反相型控制器

升压，降压，反激，正激转换器，SEPIC 开关稳压器 IC 正或负可调式 -2.45V 1 输出 1.5A（开关） 8-SOIC（0.154"，3.90mm 宽）

得捷:
IC REG MULT CONFG ADJ 1.5A 8SOIC

艾睿:
Conv DC-DC 2.7V to 30V Non-Inv/Inv/Step Up/Step Down Single-Out 1.5A Automotive 8-Pin SOIC N Tube

安富利:
Conv DC-DC Single Non-Inv/Inv/Step Up/Step Down 2.7V to 30V 8-Pin SOIC N Rail

力源芯城:
1.5A、280kHz宽输入电压反相型控制器

CS5172ED8G中文资料参数规格

技术参数

输出接口数 1

输出电流 1.5 A

开关频率 280 kHz

输入电压Max 30 V

输入电压Min 2.7 V

输出电流Max 1.5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Multiple Output Flyback Supplies, Inverting Supplies, DC-DC Boost

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

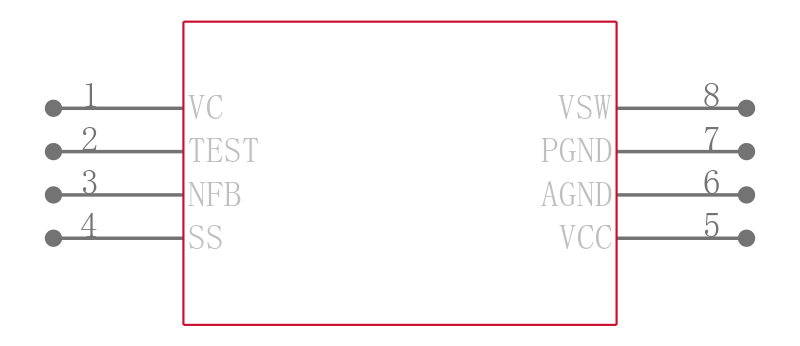

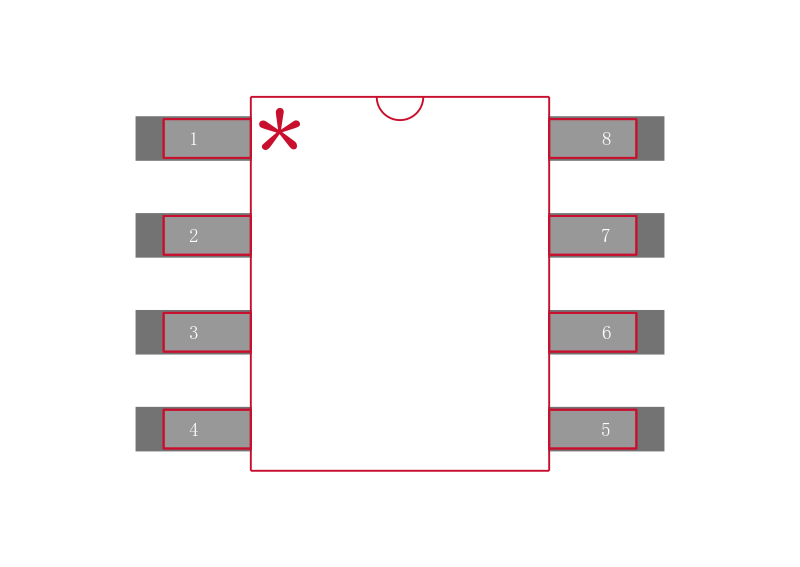

CS5172ED8G引脚图与封装图

在线购买CS5172ED8G

型号： CS5172ED8G

描述：1.5A、280kHz宽输入电压反相型控制器

替代型号CS5172ED8G
