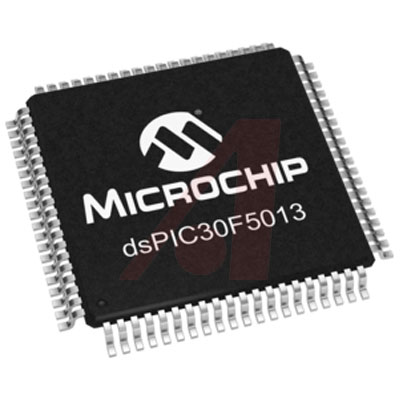

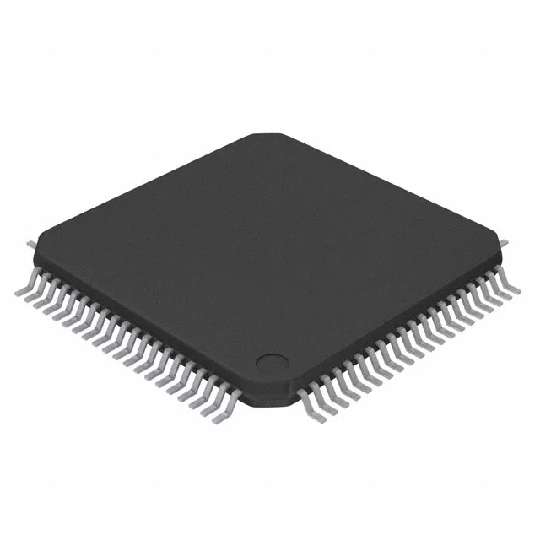

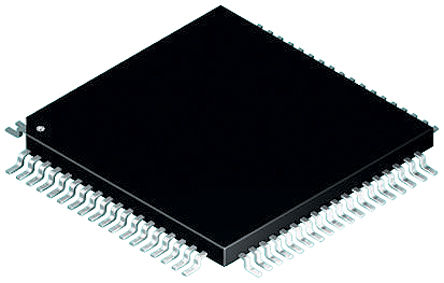

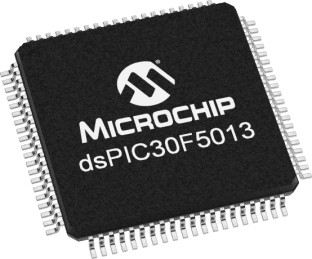

DSPIC30F5013-20I/PT

MICROCHIP  DSPIC30F5013-20I/PT  芯片, 数字信号控制器, 16位, 66KB, 40MHZ, TQFP-80

dsPIC30F5011/5013 16 位数字信号控制器

的 dsPIC30F 系列数字信号控制器 DSC 为设计人员提供有着 MCU 的简便性的 DSP 类似性能。 dsPIC30F5011/5013 设备是通用型 DSC ，具有外围设备，适用于各种不同的应用。

### CPU 功能

最大 30 MIPS CPU 速度

改良的哈佛体系结构

经 C 编译器优化的指令集体系结构

83 基座说明，带柔性寻址模式

24 位宽说明，16 位宽数据路径

66 K 字节片上闪存程序空间

4 K 字节片上数据 RAM

1 K 字节的非易失数据 EEPROM

16 x 16 位工作寄存器阵列

最多 41 个中断源

### DSP 引擎功能

模块和位倒序模式

两个 40 位宽蓄电池，带可选饱和逻辑

17 位 x 17 位单周期硬件部分/整数倍增器

所有 DSP 指令为单周期 - 倍乘 MAC操作

单周期 ±16 移位双数据获取

### 外围功能

高电流汇电流/源电流输入/输出引脚：25 mA/25 mA

五个 16 位计时器/计数器 - 将 16 位计时器配对到 32 位计时器模块的选项

一个 16 位捕获输入功能

两个 16 位比较/PWM 输出功能

数据转换器接口 DCI 支持普通音频编解码器协议，包括 I2S 和 AC’97

带 8 个输出的 PWM 生成器

12 位 200 ksps 模拟到数字转换器 ADC - 16 个通道

3 线 SPI 模块

I2CTM 模块

两个 UART 模块

两个 CAN 总线模块
