DEMO9S08SH32

NXP  DEMO9S08SH32  演示电路板, MC9S08SH32, MC9S08SH16, HCS08, 集成P&E USB-BDM

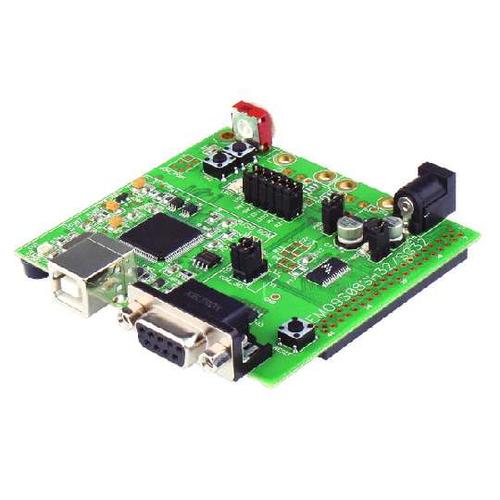

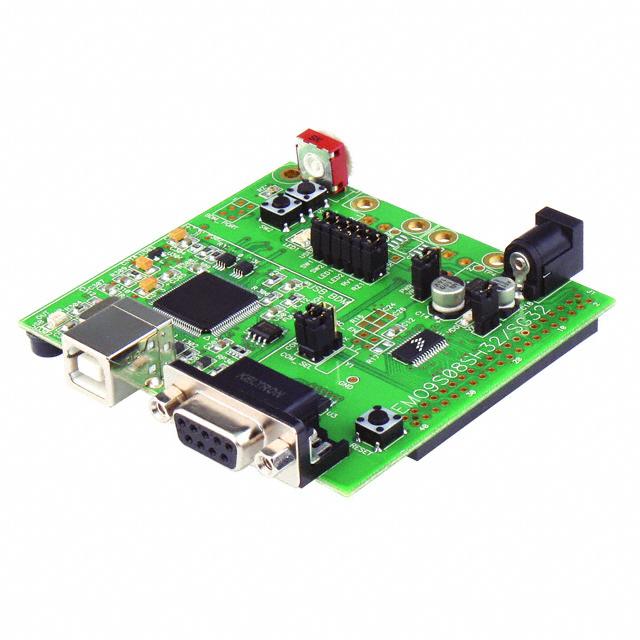

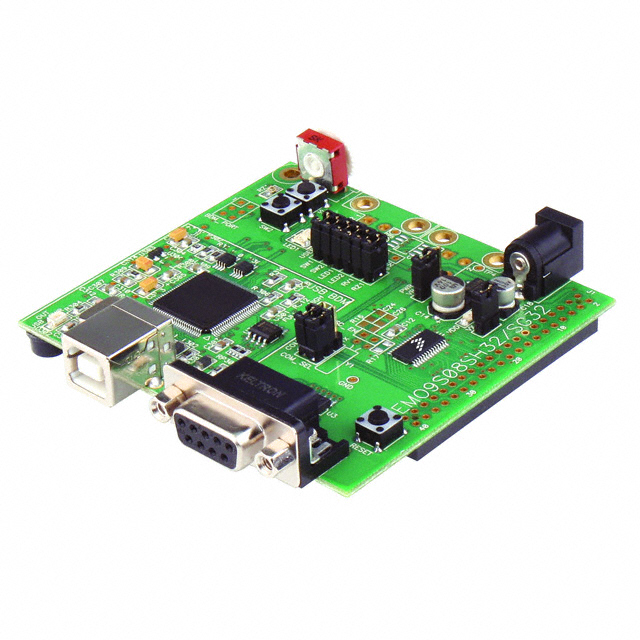

The 是一个demo电路板 用于MC9S08SH32微控制器. The MC9S08SH32是一个members of the 低成本, 高性能HCS08 系列 of 8位微控制器units. This微控制器strengthens entry level 8位微控制器portfolio by extending the advantages of the HCS08 core和外部设备 to 5V. The DEMO9S08SH32电路板 operates in two operating modes, run mode和debug mode. The Run mode executes the user application from power on or reset和debug mode 支持 the 开发和debug of应用.

.

集成P&E USB BDM

.

板载+5V稳压器

.

可选电源 来自USB BDM或微控制器端口连接器

.

电源输入选择跨接器

.

2.0mm 圆柱式连接器

.

40引脚MCU 输入/输出连接器

.

光传感器 带低通过滤和运算放大器

.

三个按钮开关, 两个用户,一个复位

.

5KR电位器带LP滤波器

.

可选择通过连接器J1电源输出
