DM183021

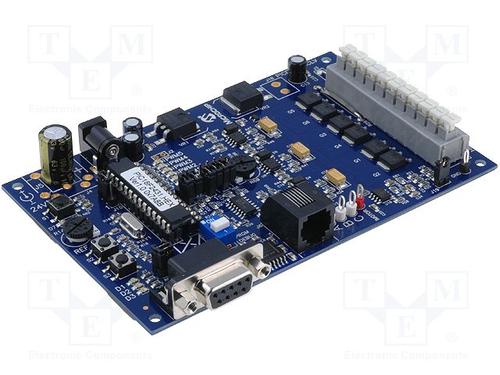

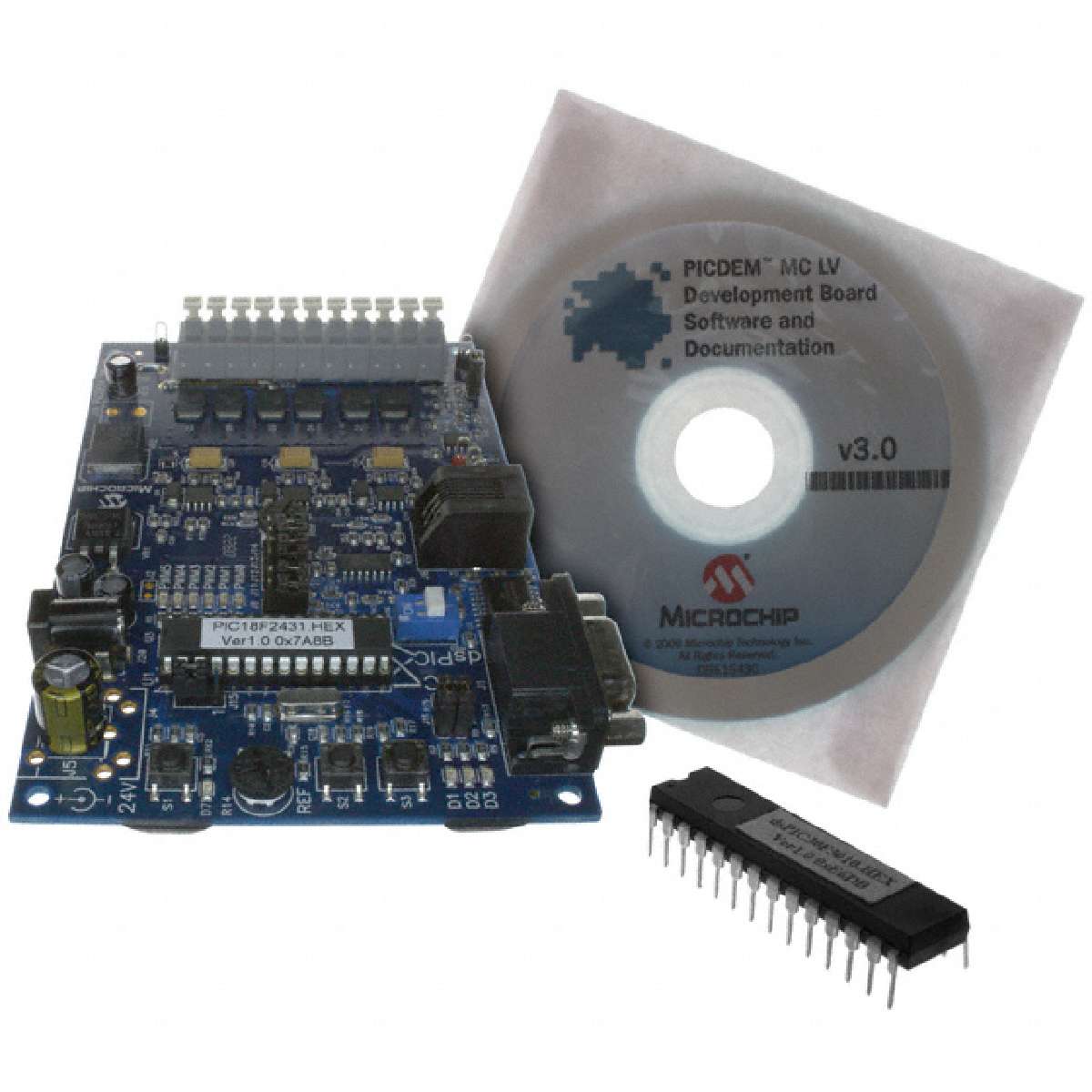

PICDEM MCLV 电动机控制开发板PICDEM MC LV 开发板可提供一种经济型的方法来评估和开发有传感器或无传感器的无刷直流 BLDC 电动机控制应用。 该板支持 Microchip 的 28 引脚、PIC18F 微控制器和 dsPIC30F 数字信号控制器。 它能够控制额定电源高达 48V 和 2.2A 的电动机电动机控制图形用户界面 MC-GUI 电动机端子夹 3 相电压源反相器桥接 运动传感器输入 过电流保护，使用电位计编程电平 温度传感器，带 I²C 接口 按钮开关和主复位 9 个 LED，3 个用于通用状态指示，6 个用于 PWM 指示 测试点，用于电动机电流和反电动势感应 速度控制电位计 RS-232 端口 MPLAB ICD 2/3 连接器 MPLAB ICE 连接器 ### 随附预先编程的 PIC18F243 和 dsPIC30F3010 设备、CD 上的软件和文档。### PICDEM™ 开发板

The 是一个PICDEM MC LV 开发电路板提供a cost effective method of 评估和developing传感器ed or传感器less brushless DC motor 控制应用. The电路板 支持 28 pin, PIC18F微控制器s和dsPIC30F 数字信号控制器. The电路板 is capable of 控制ling motors rated up to 48V和2.2A. This 低成本电路板 has the facility to use either the PIC18F2331/2431 or the dsPIC30F2010/3010设备用于控制. Low引脚count motor 控制parts, 如 the PIC18F1230/1330, can also be configured with daughter电路板s. The PICDEM MC LV 开发电路板是一个compact电路板 containing a 3 phase voltage source inverter bridge和控制circuitry around the微控制器. The电路板 comes with a free, ready to use MC GUI. Using the MC-GUI, the user can easily set and/or change motor parameters. This greatly helps the user in developing Customised drive solutions.

.

运动控制图形用户接口

.

三相电压源逆变桥

.

运动传感器输入

.

过流保护, 可使用电位器为电平编程

.

温度传感器带I2C接口

.

电机电流和反电动势检测的测试点

.

速度控制电位器

.

三相, 24V无刷直流低电压电机可选

.

24V外部电源可选

.

九个LED, 三个用于状态指示, 六个用于PWM指示
