DS1803E-010+

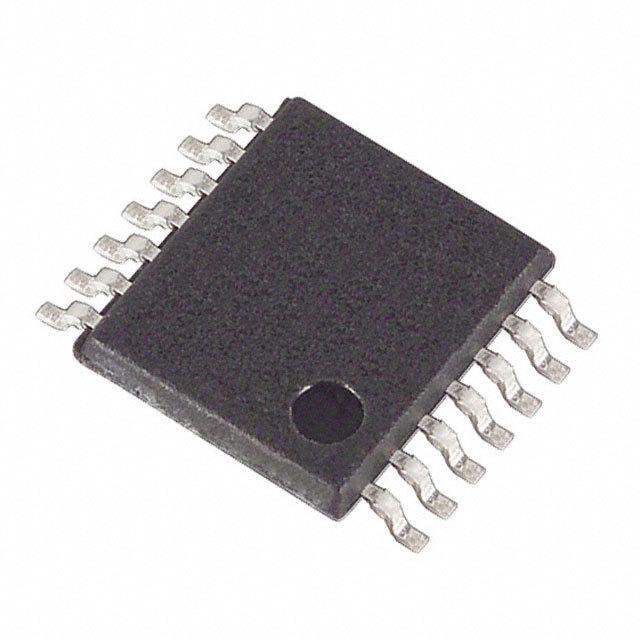

DS1803E-010+图片1

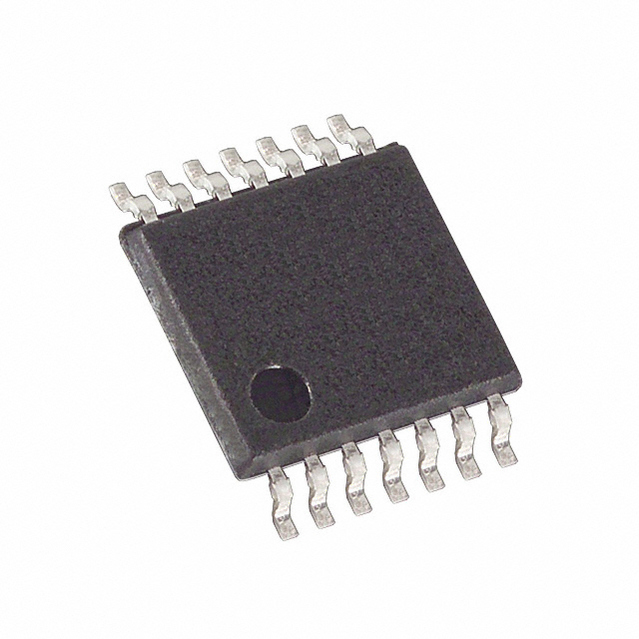

DS1803E-010+图片2
DS1803E-010+图片3
DS1803E-010+图片4
DS1803E-010+图片5
DS1803E-010+图片6
DS1803E-010+图片7
DS1803E-010+图片8
DS1803E-010+图片9
DS1803E-010+图片10
DS1803E-010+图片11
DS1803E-010+概述

MAXIM INTEGRATED PRODUCTS  DS1803E-010+  易失性数字电位器, 可寻址, 10 kohm, 双, 串行, 线性, ± 20%, 2.7 V

数字电位计, Products


得捷:
IC DGT POT 10KOHM 256TAP 14TSSOP


欧时:
Addressable Dual Digital Potentiometer


立创商城:
DS1803E 010+


贸泽:
数字电位计 IC Addressable Dual


e络盟:
易失性数字电位器, 可寻址, 10 kohm, 双, 串行, 线性, ± 20%, 2.7 V


安富利:
Digital Potentiometer 256POS 10KOhm Dual 14-Pin TSSOP


Newark:
# MAXIM INTEGRATED PRODUCTS  DS1803E-010+  Volatile Digital Potentiometer, Addressable, 10 kohm, Dual, Serial, Linear, ± 20%, 2.7 V


DeviceMart:
IC POT DUAL ADDRESS 10K 14-TSSOP


Win Source:
Digital Potentiometer 10k Ohm 2 Circuit 256 Taps I2C Interface 14-TSSOP


DS1803E-010+中文资料参数规格
技术参数

电源电压DC 2.70V min

容差 ±20 %

电路数 2

通道数 256

针脚数 14

电阻 10 kΩ

阻值偏差 ±20 %

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 0.95 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃

温度系数 ±750 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Power Management, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

DS1803E-010+引脚图与封装图
DS1803E-010+引脚图
DS1803E-010+封装图
DS1803E-010+封装焊盘图
在线购买DS1803E-010+
型号: DS1803E-010+
描述:MAXIM INTEGRATED PRODUCTS  DS1803E-010+  易失性数字电位器, 可寻址, 10 kohm, 双, 串行, 线性, ± 20%, 2.7 V
替代型号DS1803E-010+
型号/品牌 代替类型 替代型号对比

DS1803E-010+

Maxim Integrated 美信

当前型号

当前型号

AD8402ARUZ10

亚德诺

功能相似

DS1803E-010+和AD8402ARUZ10的区别

DS1803E-010+T&R

美信

功能相似

DS1803E-010+和DS1803E-010+T&R的区别

DS1803E-10/T&R

美信

功能相似

DS1803E-010+和DS1803E-10/T&R的区别
