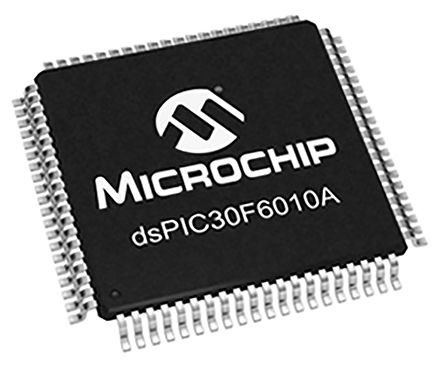

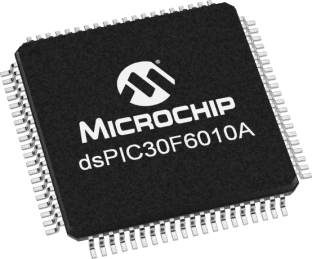

MICROCHIP DSPIC30F6010A-30I/PF 芯片, 16位DSPIC, SMD
dsPIC30F6010A/6015 16 位数字信号控制器
的 dsPIC30F 系列数字信号控制器 DSC 为设计人员提供有着 MCU 的简便性的 DSP 类似性能。 dsPIC30F5010A/6015 设备是具有适用于电动机控制应用外围设备的 DSC。
### CPU 功能
最大 30 MIPS CPU 速度
改良的哈佛体系结构
经 C 编译器优化的指令集体系结构
83 基座说明,带柔性寻址模式
24 位宽说明,16 位宽数据路径
144 K 字节片上闪存程序空间(指令文字)
8 K 字节片上数据 RAM
4 K 字节的非易失数据 EEPROM 16 x 16 位工作寄存器阵列
最多 44 个中断源
### DSP 引擎功能
双数据获取
用于 DSP 操作的累加器回写
模块和位倒序寻址模式
两个,40 位宽蓄电池,带可选饱和逻辑
17 位 x 17 位单周期硬件部分/整数倍增器
所有 DSP 指令单周期
±16 位单周期移位
### 外围功能
高电流汇电流/源电流输入/输出引脚:25 mA/25 mA
10 位 1 Msps 模拟到数字转换器 ADC - 16 个通道
五个 16 位计时器/计数器 - 将 16 位计时器配对到 32 位计时器模块的选项
一个 16 位捕获输入功能
一个 16 位比较/PWM 输出功能
电动机控制 PWM 模块
正交编码器接口模块
3 线 SPI 模块
I2CTM 模块
两个 UART 模块
CAN 总线模块 - 两个用于 dsPIC30F6010A,一个用于 dsPIC30F6015
频率 30 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2.5V ~ 5.5V
针脚数 80
时钟频率 120 MHz
RAM大小 8K x 8
位数 16
FLASH内存容量 144 KB
I/O引脚数 68
内核架构 dsPIC
模数转换数ADC 1
输入/输出数 68 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 80

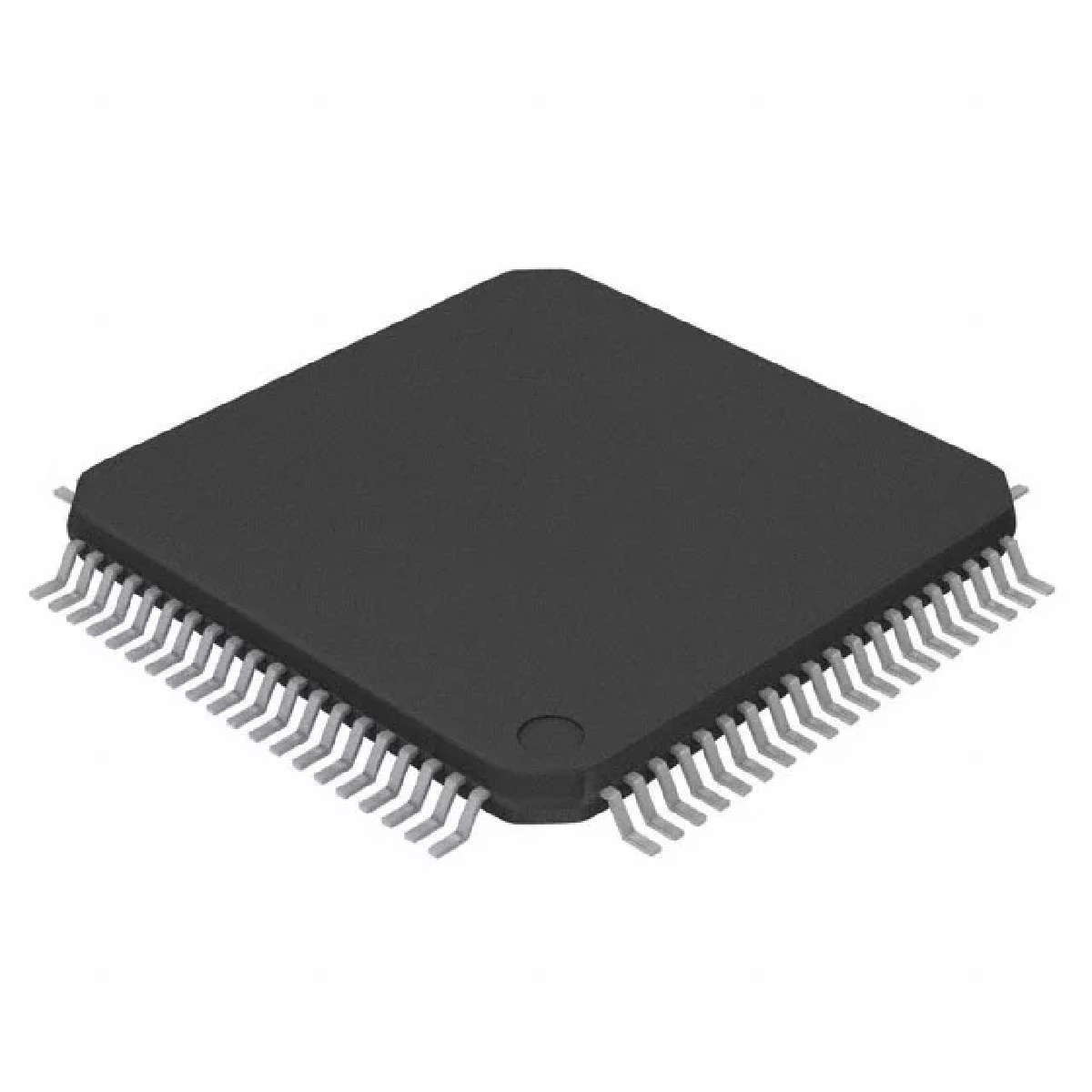

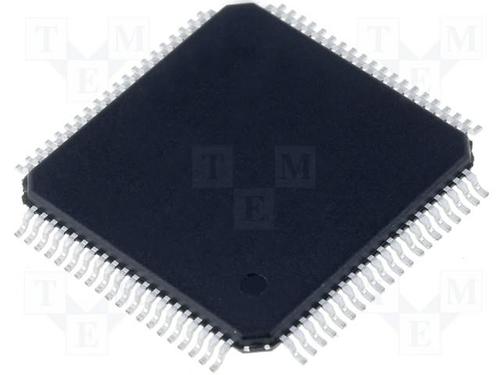

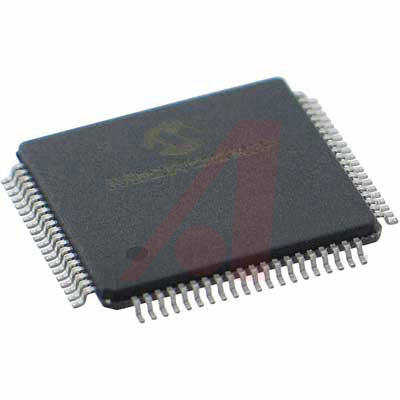

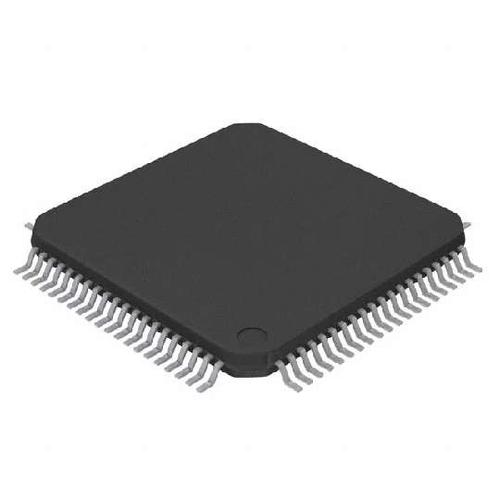

封装 TQFP-80
长度 14 mm
宽度 14 mm
高度 1.2 mm
封装 TQFP-80
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 车用, Automotive
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 3A991.a.2
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
DSPIC30F6010A-30I/PF Microchip 微芯 | 当前型号 | 当前型号 |
DSPIC30F6010A-30I/PT 微芯 | 类似代替 | DSPIC30F6010A-30I/PF和DSPIC30F6010A-30I/PT的区别 |
DSPIC30F6010-20I/PF 微芯 | 类似代替 | DSPIC30F6010A-30I/PF和DSPIC30F6010-20I/PF的区别 |
DSPIC30F6010-30I/PF 微芯 | 类似代替 | DSPIC30F6010A-30I/PF和DSPIC30F6010-30I/PF的区别 |
