DL1-J/S

型号： DL1-J/S

制造商： ITT Corporation ITT电子

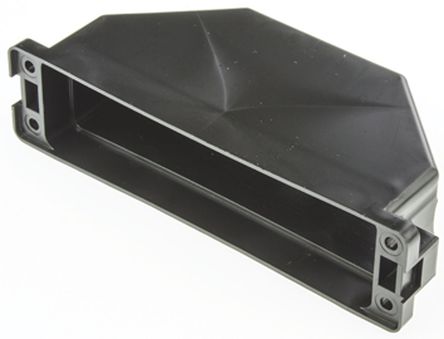

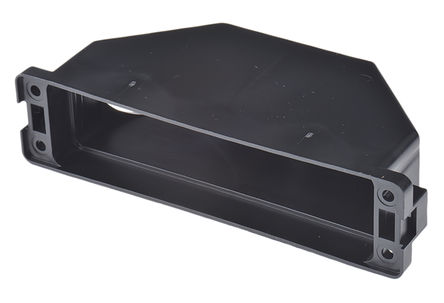

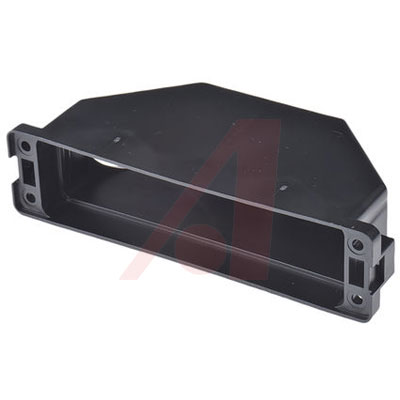

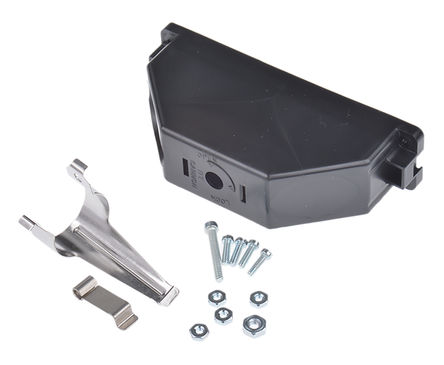

描述：90° 电缆引入线 ### ITT DL 系列 具有高触点密度的零插入力 ZIF 多极连接器的 DL 量程通常用于医药、计算机、音响、广播和航空电子行业的诊断和试验以及仪表设备。 高引脚数量 - 60、96、156、260 和 360 路 长寿命 - 10000 次接合 凸轮启用零插入力联结 底壳/应力消除和定位选项 金属和塑料插头及插座主体 金属产品具有卓越的屏蔽性能 提供标准与低电流触点 插头/插座主体 | 玻璃填充塑料（96、156 路等级的 UL94-V1，260 路等级的 UL94-V0） ---|--- 凸轮轴 | 不锈钢 触点（标准） | 铍铜，0.2μm 镀金 触点（低电流） | 铍铜，0.5μm 镀金 额定电流 | 最大 5A 介电耐冲击电压 | 1200V交流有效值 触点电阻 | 最大 15mΩ 绝缘电阻 | 最小 5000MΩ 工作温度 | \- 55°C 至 +105°C 尺寸 ---   | 60 路 | 96 路 | 156 路 | 260 路 | 360 路 A | 71.0 | 71.0 | 86.4 | 83.0 | 103.0 B | 24.1 | 24.1 | 24.1 | 32.5 | 41.0 C | 27.9 | 31.7 | 27.7 | 42.6 | 42.6 D | 46.8 | 46.8 | 62.4 | 62.3 | 77.5 E | 68.8 | 68.8 | 110.7 | 115.7 | 125.5 F | 66.8 | 66.8 | 108.7 | 108.8 | 125.0 G | 25.4 | 28.6 | 25.4 | 35.8 | 42.6 H | 11.89 | 19.6 | 16.3 | 26.1 | 29.0 J | 57.9 | 57.9 | 100.0 | 100.0 | 115.0 K | 20.8 | 20.8 | 20.8 | 20.8 | 20.3 L | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 M | 66.7 | 66.7 | 108.7 | 108.2 | 125.0 N | 51.2 | 51.4 | 92.7 | 92.6 | 108.3 P | 11.8 | 19.6 | 16.3 | 26.1 | 29.1 R | 25.6 | 28.6
