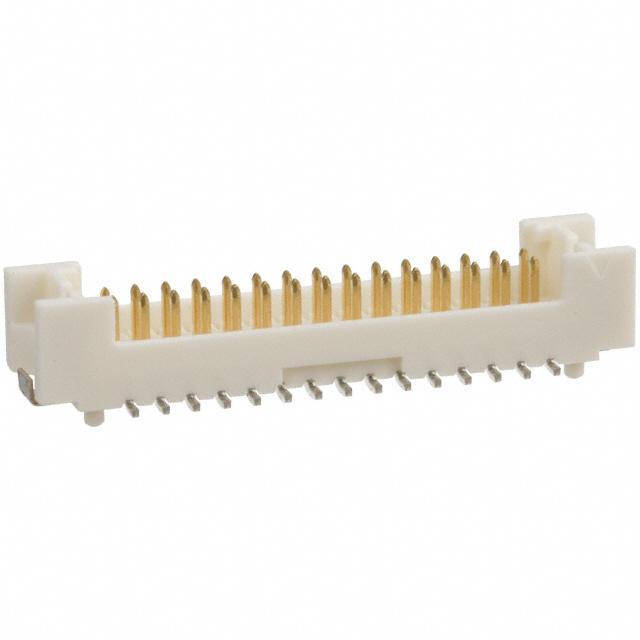

DF13A-30DP-1.25V91

Hirose DF13 系列 1.25mm 节距微型表面安装直向引脚管座是薄型连接器 5.8mm，具有防磨擦盒式结构，设计巧妙，可防止错误插入，另外还具有防止焊接脱落的金属装置。 DF13A 系列为双排 4 墙壁引脚管座，DF13C 系列为单排 3 墙壁引脚管座。 有关此系列 DF13 表面安装引脚管座的触点镀层和包装变化，请参见表格。 DF13 系列表面安装连接器管座还有很多应用，包括便携式 PC、摄像机和移动终端等。额定电流 1A 电压额定值 150V 交流 工作温度范围 -35 至 +85°C **库存号类型** | **部件号结尾** | **触点镀层** | **包装类型** ---|---|---|--- xxx-xxxx | DF13C-*P-1.25V**20** | 锡 | 散装 xxx-xxxx | DF13C-*P-1.25V**21** | 锡 | 5 条 xxx-xxxx | DF13C-*P-1.25V**25** | 锡 | 散装 xxx-xxxx | DF13C-*P-1.25V**50** | 金 | 散装 xxx-xxxx | DF13C-*P-1.25V**51** | 金 | 包装 xxx-xxxx | DF13C-*P-1.25V**55** | 金 | 散装 xxx-xxxx | DF13C-*P-1.25V**56** | 金 | 5 条 xxx-xxxx | DF13C-*DP-1.25V**25** | 锡铜合金 | 散装 xxx-xxxx | DF13C-*DP-1.25V**55** | 金 | 散装 xxx-xxxx | DF13C-*DP-1.25V**56** | 金 | 5 条 xxx-xxxx | DF13C-*DP-1.25V**91** | 金 | 5 条 xxx-xxxx | DF13C-*DP-1.25V**95** | 锡铜合金 | 5 条 xxx-xxxx**P** | DF13C-*P-1.25V**21** | 锡 | 压纹带 xxx-xxxx**P** | DF13C-*P-1.25V**51** | 金 | 压纹带 xxx-xxxx**P** | DF13C-*DP-1.25V**91** | 金 | 压纹带 xxx-xxxx**P** | DF13C-*DP-1.25V**95** | 锡铜合金 | 压纹带 ### 1.25mm 线到板 - Hirose DF13

Hirose DF13 系列 1.25 mm 印刷电路板管座

DF13 系列 1.25 mm 印刷电路板管座，采用小巧的紧凑型设计，提供单排和双排配置。 双排管座采用节省空间的设计，与印刷电路板体积相同的单排型号相比，密度提高了 30%。 这些 DF13 印刷电路板管座采用薄型设计，比板高出 5.8 mm（SMT 直立式安装）和 5.3 mm（直通孔式安装）。 这些管座的外壳采用防磨擦箱体结构，具有极化插槽，可防止错误插入。 摩擦锁定机制可确保管座牢固地连接至配接 DF13 外壳。 这些 DF13 印刷电路板管座提供印刷电路板安装凸台，用于在印刷电路板上进行准确校准和放置。SMT 型号还具有金属配件，确保安全连接到印刷电路板，防止焊料剥落。 这些 DF13 管座型号具有真空拾取区，允许自动拾取和放置，还提供压纹卷带式包装 这些 DF13 系列 1.25 mm 印刷电路板管座可与 DF13 系列 1.25 mm 印刷电路板压接连接器外壳配接。

### 特点和优势

• 紧凑节省空间的设计

• 在印刷电路板印迹相同的情况下，双排配置提供比单排配置高 30% 的密度

• 防磨擦外壳

• 极化插槽，用于防止错插

• 摩擦锁定机制，可确保牢固的配接连接

• 印刷电路板安装凸台，用于准确放置在印刷电路板上

• SMT 型号带有金属配件，用于安全连接到印刷电路板

• 支持自动即取即装安装

• 采用压纹式载带和卷轴包装
