DF11-20DS-2C

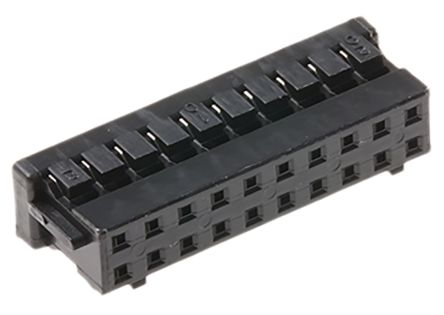

DF11-20DS-2C图片1

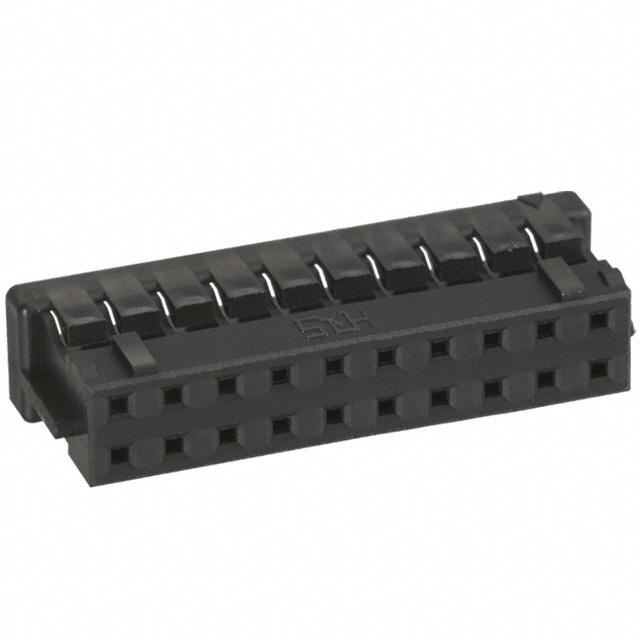

DF11-20DS-2C图片2

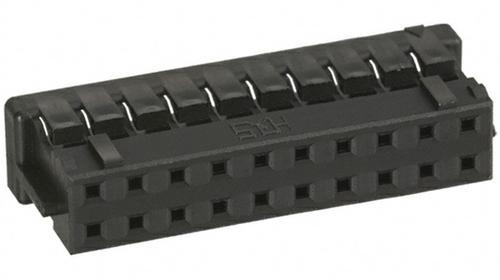

DF11-20DS-2C图片3

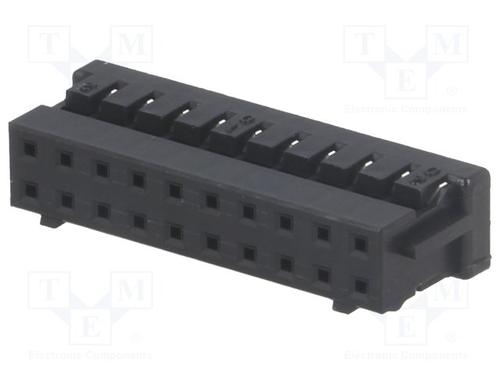

DF11-20DS-2C图片4

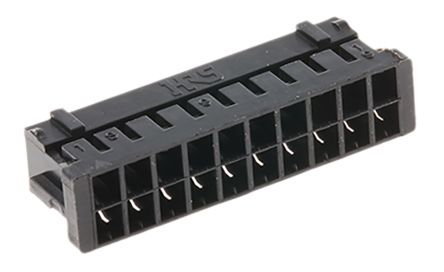

DF11-20DS-2C图片5
DF11-20DS-2C图片6
DF11-20DS-2C图片7
DF11-20DS-2C图片8
DF11-20DS-2C图片9
DF11-20DS-2C图片10
DF11-20DS-2C图片11
DF11-20DS-2C图片12
DF11-20DS-2C图片13
DF11-20DS-2C图片14
DF11-20DS-2C图片15
DF11-20DS-2C图片16
DF11-20DS-2C概述

DF11 系列直向、双排压接插座,触点节距 2mm ,宽 5 mm,主体为聚酰胺 UL94V-0。 有关适用的触点,请参见库存号 668-8982 和 764-4464(典型)。黑色插座,聚酰胺 UL94V-0 ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109

Hirose DF11 系列 2.00 mm 压接外壳

DF11 系列 2.00 mm 压接,采用紧凑型双排设计,深度不足 5 mm。 这种节省空间的设计允许在与单排外壳相同的空间内提供双排触点。 这些 DF11 系列连接器外壳具有肋纹,可防止配接时错误插入。 锁定机制可确保连接器外壳牢固地连接至配接管座。 这些 DF11 系列 2.00 mm 连接器外壳可与 DF11 系列 2.00 mm 印刷电路板管座连接器配接。 这些压接外壳的触点必须单独购买,通常需参见库存号 111-3621

### 特点和优势

• 紧凑节省空间的设计

• 5 mm 的深度允许在与单排外壳相同的空间内采用双排配置

• 导向肋片,可防止错配

• 锁定机制,可确保牢固的配接连接

### 2.0mm Hirose DF11 系列双排连接器

DF11-20DS-2C中文资料参数规格
技术参数

触点数 20

极性 Female

触点电镀 Tin

额定电压AC 30.0 V

绝缘电阻 1000 MΩ

排数 2

方向 Straight

易燃性等级 UL 94 V-0

针脚数 20

接触电阻 <30mΩ @100mA

拔插次数 30

额定电流Max 2 A

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压Max 250 VAC

封装参数

封装 塑壳

引脚间距 2.00 mm

外形尺寸

长度 22 mm

宽度 5 mm

高度 7.3 mm

封装 塑壳

引脚间距 2.00 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Copper

绝缘材质 Nylon

工作温度 -30℃ ~ 85℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 • 数字视频录像机, 工业, Industrial, • 测量设备, • 访问控制装置, • LCD 显示屏, • 数码相机, • 汽车导航

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

在线购买DF11-20DS-2C
型号: DF11-20DS-2C
制造商: Hirose Electric 广濑
描述:DF11 系列直向、双排压接插座,触点节距 2mm ,宽 5 mm,主体为聚酰胺 UL94V-0。 有关适用的触点,请参见库存号 668-8982 和 764-4464(典型)。 黑色插座,聚酰胺 UL94V-0 ### 2.0mm 双排连接器 - Hirose DF11 ### 2.0mm 双排连接器 - Hirose 压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准 UL E52653, CSA LR95109
替代型号DF11-20DS-2C
型号/品牌 代替类型 替代型号对比

DF11-20DS-2C

Hirose Electric 广濑

当前型号

当前型号

51110-2050

莫仕

功能相似

DF11-20DS-2C和51110-2050的区别
