ECA-2AM470概述

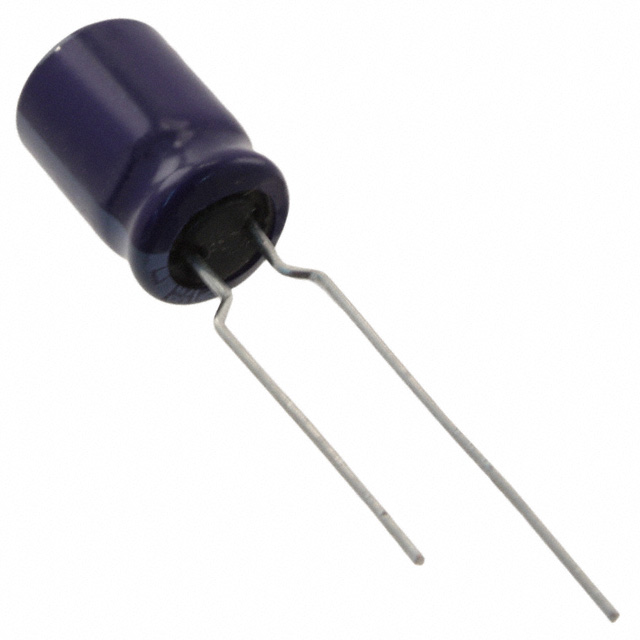

PANASONIC ELECTRONIC COMPONENTS ECA-2AM470 铝电解电容, AEC-Q200 M系列, 47 µF, ± 20%, 100 V, 8 mm, 径向引线

M系列器是车用级别A型, 径向引线极化器. M系列部件具有广范围的电压额定值与电容值. 这些电容器具有小型安装外形, 并且非常适合用于需要超低ESR, 高纹波电流和超长使用寿命的应用.

.: 6.3VDC至100VDC, 电容值范围为2.2µF至22000µF

.: 160VDC至450VDC, 电容值范围为1µF至470µF

.: 符合车用级别AEC-Q200标准

.: 公差: ±20%

.: 耐久度, 85°C下2000h

.: 根据额定电压, 温度范围为-40°C至85°C和-25°C至85°C

.: 高可靠性

ECA-2AM470中文资料参数规格

技术参数

额定电压DC 100 V

电容 47 µF

容差 ±20 %

纹波电流 180 mA

纹波电流高频 180mA @120Hz

纹波电流低频 306mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 100 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 3.5 mm

外形尺寸

长度 11.5 mm

高度 11.5 mm

直径 8.00 mm

封装 Radial, CAN

引脚间距 3.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @85℃

制造应用 Industrial, 车用, 电源管理, 工业, Automotive, 通用, Consumer Electronics, 消费电子产品, 便携式器材, Automotive, Industrial, Power Management, Consumer Electron, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

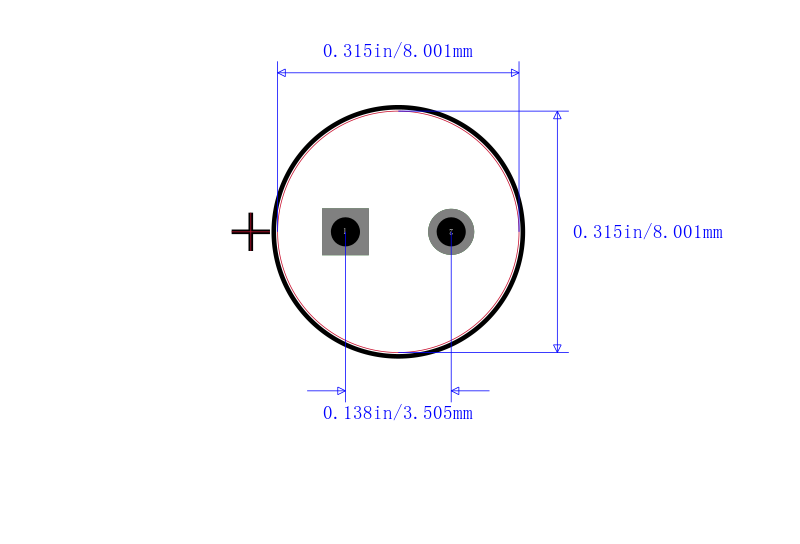

ECA-2AM470引脚图与封装图

在线购买ECA-2AM470

型号： ECA-2AM470

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ECA-2AM470 铝电解电容, AEC-Q200 M系列, 47 µF, ± 20%, 100 V, 8 mm, 径向引线

立即咨询

替代型号ECA-2AM470

型号/品牌	代替类型	替代型号对比
ECA-2AM470 Panasonic 松下	当前型号	当前型号
ECA2AAM470X 松下	完全替代	ECA-2AM470和ECA2AAM470X的区别
ECA-2AM470BJ 松下	类似代替	ECA-2AM470和ECA-2AM470BJ的区别
UVY2A470MPD1TD 尼吉康	功能相似	ECA-2AM470和UVY2A470MPD1TD的区别
