ECA-1HHG101概述

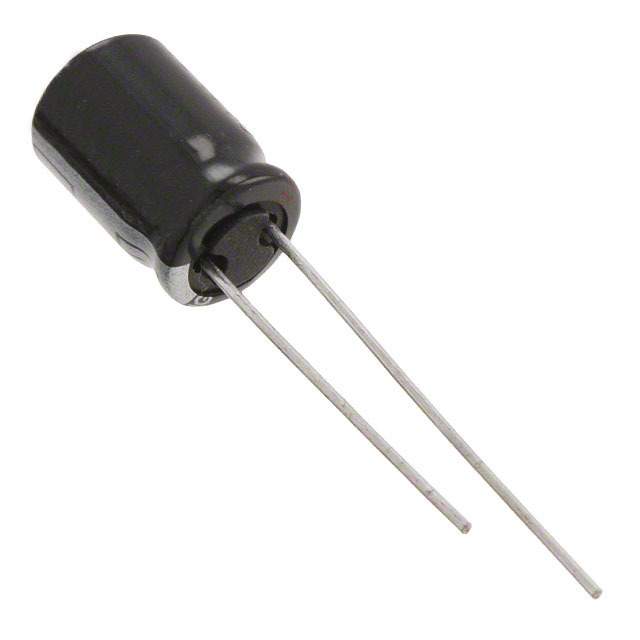

ECA-HG 系列 50 V 100 uF 8 x 11.5 mm LS=3.5 mm 105 °C 径向 电解电容

100 µF 50 V 铝电解器 径向,Can - 105°C 时为 1000 小时


得捷:
CAP ALUM 100UF 20% 50V RADIAL


贸泽:
Aluminum Electrolytic Capacitors - Leaded 100uF 50V


艾睿:
Cap Aluminum Lytic 100uF 50V 20% 8 X 11.5mm Radial 3.5mm 180mA 1000h 105°C Automotive Bulk


Chip1Stop:
Cap Aluminum Lytic 100uF 50V 20% 8 X 11.5mm Radial 3.5mm 180mA 1000h 105C Bulk


Verical:
Cap Aluminum Lytic 100uF 50V 20% 8 X 11.5mm Radial 3.5mm 180mA 1000h 105C Automotive Bulk


Newark:
Electrolytic Capacitor, 100 µF, 50 V, NHG Series, ± 20%, Radial Leaded, 8 mm


MASTER:
Cap Aluminum Lytic 100uF 50V 20% 8 X 11.5mm Radial 3.5mm 180mA 1000h 105°C Automotive Bulk


Electro Sonic:
Cap Aluminum Lytic 100uF 50V 20% 8 X 11.5mm Radial 3.5mm 180mA 1000h 105°C Automotive Bulk


ECA-1HHG101中文资料参数规格
技术参数

额定电压DC 50 V

电容 100 µF

容差 ±20 %

纹波电流 180 mA

纹波电流高频 180mA @120Hz

纹波电流低频 270mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 3.5 mm

外形尺寸

长度 11.5 mm

宽度 8 mm

高度 11.5 mm

直径 8.00 mm

封装 Radial, CAN

引脚间距 3.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命(小时) 1000h @105℃

制造应用 Industrial, Automotive, Consumer Electronics, Portable Devices, Power Management, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

ECA-1HHG101引脚图与封装图
ECA-1HHG101引脚图
ECA-1HHG101封装图
ECA-1HHG101封装焊盘图
在线购买ECA-1HHG101
型号: ECA-1HHG101
制造商: Panasonic 松下
描述:ECA-HG 系列 50 V 100 uF 8 x 11.5 mm LS=3.5 mm 105 °C 径向 电解电容
替代型号ECA-1HHG101
型号/品牌 代替类型 替代型号对比

ECA-1HHG101

Panasonic 松下

当前型号

当前型号

EKMG500ETD101MHB5D

贵弥功

类似代替

ECA-1HHG101和EKMG500ETD101MHB5D的区别

UVR1H101MPD

尼吉康

功能相似

ECA-1HHG101和UVR1H101MPD的区别

UVZ1H101MPD

尼吉康

功能相似

ECA-1HHG101和UVZ1H101MPD的区别
