EE-SF5-B概述

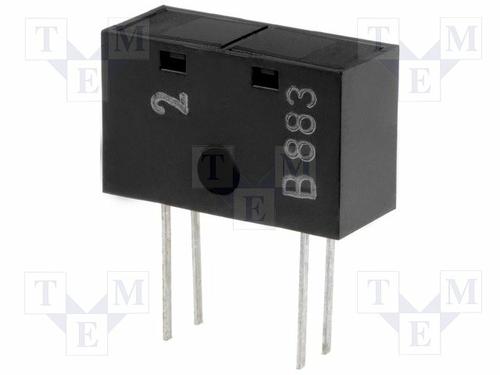

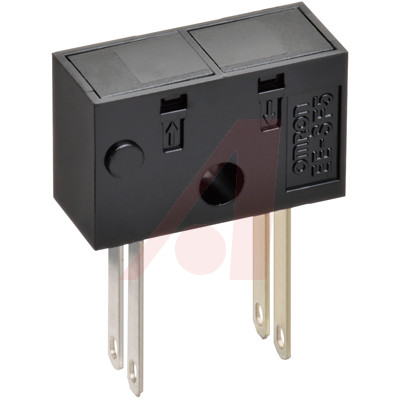

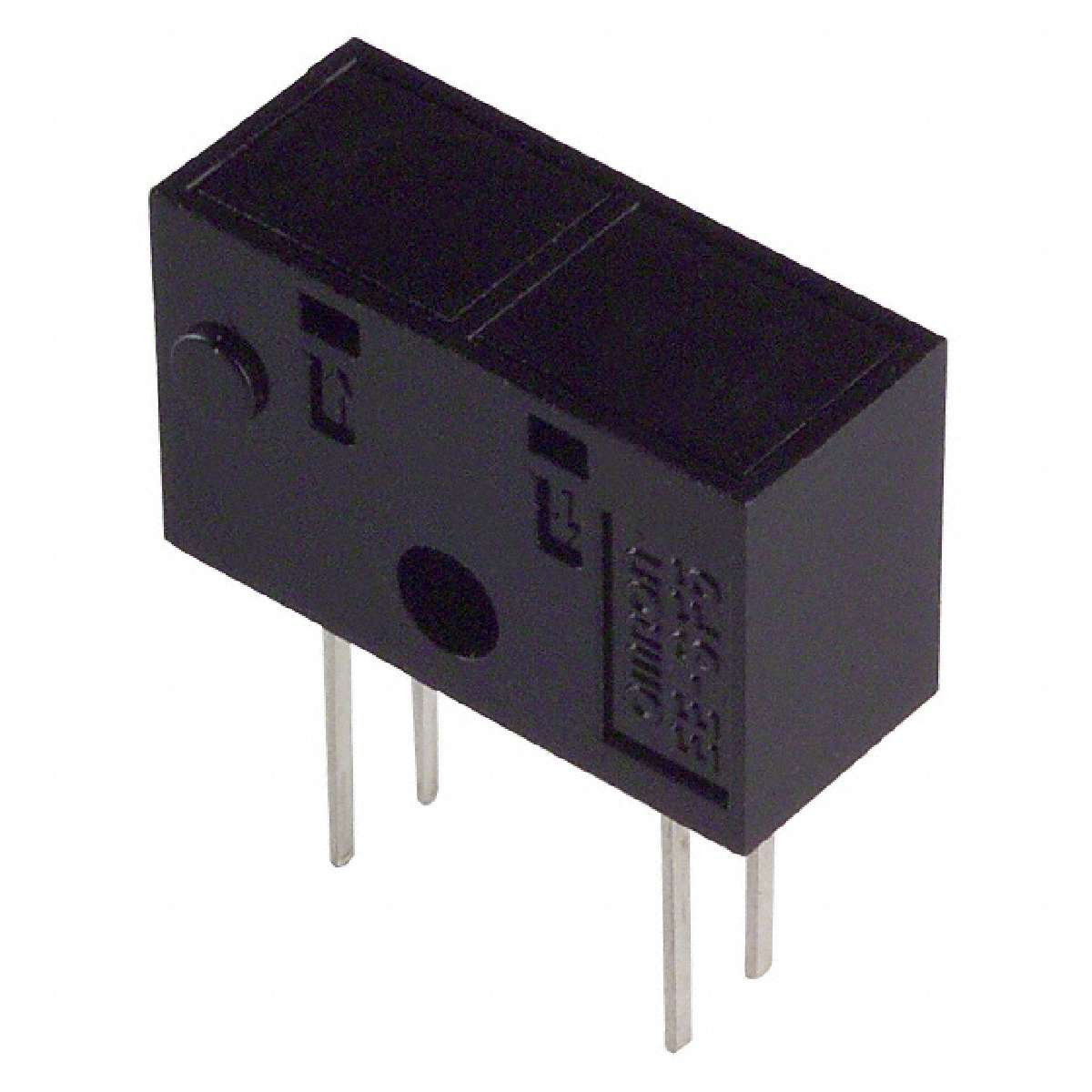

OMRON ELECTRONIC COMPONENTS EE-SF5-B 光电开关,反射

The EE-SF5-B series reflective Photomicrosensor. With a visible-light intercepting filter which allows objects to be sensed without being greatly influenced by the light radiated from fluorescent lamps.

.: Dust-tight construction

.: Mounted with M2 screws

.: Model with soldering terminals EE-SF5

.: Model with PCB terminals

EE-SF5-B中文资料参数规格

技术参数

输出电压 30.0 V, 10.0 V max

通道数 1

正向电压 1.2 V

波长 940 nm

输入电流 30.0 mA

峰值波长 940 nm

耗散功率 100 mW

上升时间 30000 ns

击穿电压集电极-发射极 30 V

开关电流 20 mA

正向电流 50 mA

击穿电压 4 V

正向电流Max 50 mA

下降时间 30 µs

下降时间Max 30000 ns

上升时间Max 30000 ns

工作温度Max 80 ℃

工作温度Min -25 ℃

耗散功率Max 100 mW

电源电压 1.5 V

封装参数

安装方式 Through Hole

引脚数 4

封装 PCB Mount

外形尺寸

长度 13 mm

宽度 5.4 mm

高度 8 mm

封装 PCB Mount

物理参数

工作温度 -25℃ ~ 80℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用工业, 传感与仪器, Industrial, Sensing & Instrumentation, Industrial, Sensing & Instrumentation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8541406050

数据手册

EE-SF5-B引脚图与封装图
