EEUED2W220S概述

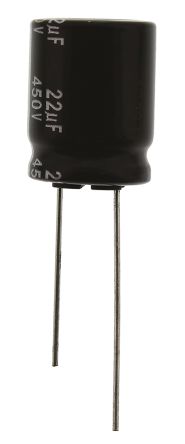

PANASONIC ELECTRONIC COMPONENTS EEUED2W220S 铝电解电容, ED系列, 22 µF, ± 20%, 450 V, 16 mm, 径向引线

ED 系列

ED 系列 A 型电解器在 +105°C 时耐久性可达 8000 小时至 10000 小时（取决于盒体尺寸）。在高频率时，这些径向电容器提供高纹波电流。

提供薄型选件，高度为 20 mm

### 应用

Panasonic ED 系列 V 型径向电容器适用于电源输入电路和电子镇流器。

电容容差 % | 20

---|---

工作温度 °C | \- 25 至 +105

105°C 时的预期寿命 | 8000 小时

EEUED2W220S中文资料参数规格

技术参数

额定电压DC 450 V

电容 22 µF

容差 ±20 %

纹波电流 680 mA

工作温度Max 105 ℃

工作温度Min -25 ℃

精度 ±20 %

额定电压 450 V

封装参数

安装方式 Through Hole

引脚数 2

封装直插

引脚间距 7.5 mm

外形尺寸

长度 20.0 mm

高度 20 mm

直径 16.0 mm

封装直插

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -25℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

最小包装 250

寿命（小时） 10000 h

制造应用电源管理, Portable Devices, Consumer Electronics, 消费电子产品, 便携式器材, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册
