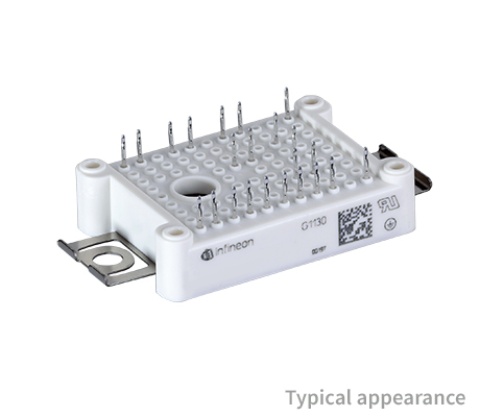

FF11MR12W1M1B11BOMA1图片1
FF11MR12W1M1B11BOMA1图片2
FF11MR12W1M1B11BOMA1图片3
FF11MR12W1M1B11BOMA1图片4
FF11MR12W1M1B11BOMA1图片5
FF11MR12W1M1B11BOMA1图片6
FF11MR12W1M1B11BOMA1概述

晶体管, MOSFET, EasyDual模块, N沟道, 100 A, 1.2 kV, 0.011 ohm, 4.5 V

公司的CoolSiC™MOSFET是一款先进的解决方案, 可将设计增强至更高的效率与功率密度水平. 与传统的硅开关 如IGBT和MOSFET相比, SiC MOSFET具有以下优点: 1200V开关中低栅极电荷与器件电容, 内部换阻体二极管无反向恢复损耗, 无关温度条件的低开关损耗, 无阈值导通特性. CoolSiC™MOSFET的TO-247-4引脚封装包含一条与源极的连接, 用作栅极驱动电压的参考电位, 从而消除电源电压下降的影响. 开关损耗比TO247-3 pin更低, 特别是在更高的电流与更高的开关频率下. Easy1B模块 EasyDUAL™具有非常好的热接口, 低杂散电感, 坚固耐用的设计以及PressFIT连接.

FF11MR12W1M1_B11, SP001602204

.
CoolSiC™是首款针对光伏逆变器, 电池充电与储能的产品
.
卓越的栅氧化层可靠性
.
同类里最佳的开关和传导损耗
.
IGBT兼容驱动 +15V, 阈值电压Vth=4V, 短路稳健性
.
提高效率并降低冷却需求
.
降低结温, 延长使用寿命, 提高可靠性
.
允许更高频率的运作, 以降低系统成本
.
2级拓扑可以替代3级, 而效率相同, 从而降低复杂性和成本
.
允许增加功率密度, 易于设计和实施
.
非常适合硬开关和谐振开关拓扑, 例如LLC和ZVS等
FF11MR12W1M1B11BOMA1中文资料参数规格
技术参数

漏源极电阻 0.011 Ω

耗散功率 20 mW

阈值电压 4.5 V

漏源极电压Vds 1200 V

上升时间 16.4 ns

输入电容Ciss 7950pF @800VVds

额定功率Max 20 mW

下降时间 28 ns

工作温度Max 150 ℃

工作温度Min -40 ℃

封装参数

引脚数 18

封装 AG-EASY1B-2

外形尺寸

封装 AG-EASY1B-2

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tray

制造应用 Battery Charger, 电源管理, Solar, 工业, Drives, Uninterruptible Power Supply UPS

符合标准

RoHS标准

含铅标准

数据手册

FF11MR12W1M1B11BOMA1引脚图与封装图
FF11MR12W1M1B11BOMA1电路图
在线购买FF11MR12W1M1B11BOMA1
型号: FF11MR12W1M1B11BOMA1
描述:晶体管, MOSFET, EasyDual模块, N沟道, 100 A, 1.2 kV, 0.011 ohm, 4.5 V
