GS90A15-P1M概述

Meanwell 15W 至 90W ErP 单输出开关模式台式电源 - GS 系列15 至 90W 节能，符合 ErP 标准的开关模式单输出台式电源，通用，全系列交流输入和 IEC C14 输入插座。此开关模式、单输出台式电源完全用塑料外壳封装，带有短路、过载和电压保护且有通电 LED 指示。该系列开关模式单输出台式电源包括各种型号，适合用作便携式电源、上网本电源或笔记本电脑电源。节能，1 类，开关模式，台式电源高效、长寿命和高可靠性符合 ErP 标准空载功耗符合 EISA 2007（能源独立和安全法案）标准短路、过载和过电压保护 3 引脚 IEC320，C14 输入插座。有关适用的输入引线，请参见库存号 426-373（英国 3 个引脚插头）或 305-784（Schuko 插头）典型大约 1m 输出引线安装有正向中心插头 EMC 符合 FCC 第 15 部分，EN55022 B 类谐波符合 EN 61000-3-2,3 类型 | 无负载功耗 | 内置有源 PFC 功能 PF>0.91 | 功率降低 | CCC 认证 | 输出连接器 | LED 通电指示灯 ---|---|---|---|---|---|--- GS15 | | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 否 GS18 | | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 是 GS25 | | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 是 GS40 | | 否 | 是，高于 50 至 60°C | 是 | 2.1x5.5x11mm 连接器，中心触点正极 | 是 GS60 | | 否 | 是，高于 40 至 50°C | 是 | 2.1x5.5x11mm 连接器，中心触点正极 | 是 GS90 | | 是 | 是，高于 40 至 50°C | 是 | 2.5x5.5x11mm 连接器，中心触点正极 | 是 ### 注符合能量相关产品指令 2009/125/EC。平均故障间隔时间符合 MIL-HDBK-217F 标准。### 认可UL/cUL 认证，TUV，CB### 标准UL60950-1, TUV EN60950-1### 开关模式 - Mean Well

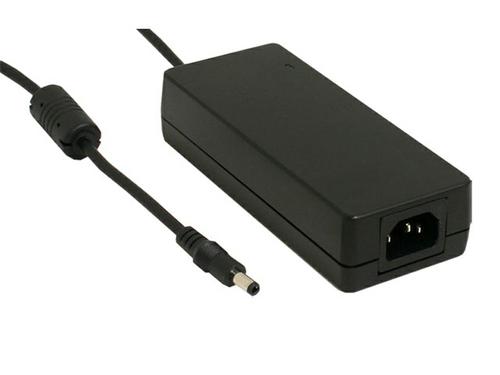

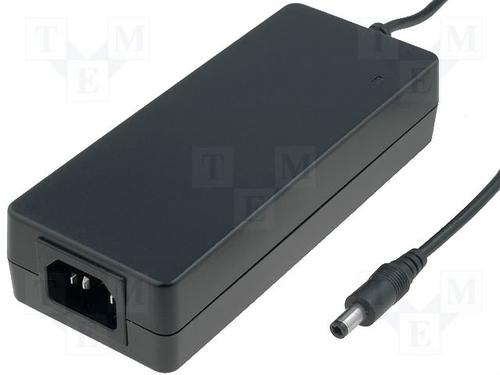

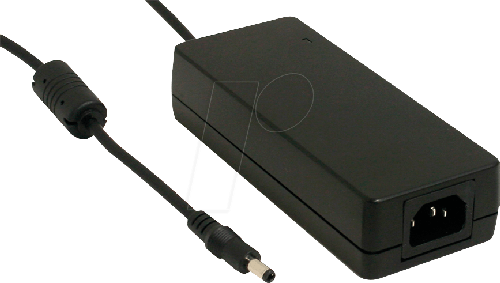

Meanwell 15W 至 90W ErP 单输出开关模式台式电源 - GS 系列

15 至 90W 节能，符合 ErP 标准的开关模式单输出台式电源，通用，全系列交流输入和 IEC C14 输入插座。此开关模式、单输出台式电源完全用塑料外壳封装，带有短路、过载和电压保护且有通电 LED 指示。该系列开关模式单输出台式电源包括各种型号，适合用作便携式电源、上网本电源或笔记本电脑电源。

节能，1 类，开关模式，台式电源

高效、长寿命和高可靠性

符合 ErP 标准

空载功耗 <0.5W

符合 EISA 2007（能源独立和安全法案）标准

短路、过载和过电压保护

3 引脚 IEC320，C14 输入插座。有关适用的输入引线，请参见库存号 426-373（英国 3 个引脚插头）或 305-784（Schuko 插头）典型

大约 1m 输出引线安装有正向中心插头

EMC 符合 FCC 第 15 部分，EN55022 B 类

谐波符合 EN 61000-3-2,3

---|---|---|---|---|---|---

GS15 | <0.3W | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 否

GS18 | <0.3W | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 是

GS25 | <0.3W | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 是

GS40 | <0.3W | 否 | 是，高于 50 至 60°C | 是 | 2.1x5.5x11mm 连接器，中心触点正极 | 是

GS60 | <0.3W | 否 | 是，高于 40 至 50°C | 是 | 2.1x5.5x11mm 连接器，中心触点正极 | 是

GS90 | <0.5W | 是 | 是，高于 40 至 50°C | 是 | 2.5x5.5x11mm 连接器，中心触点正极 | 是

### 注

符合能量相关产品指令 2009/125/EC。

平均故障间隔时间符合 MIL-HDBK-217F 标准。

### 认可

UL/cUL 认证，TUV，CB

### 标准

UL60950-1, TUV EN60950-1

GS90A15-P1M中文资料参数规格

技术参数

额定功率 90 W

输出接口数 1

输出电压 15 VDC

输出电流 6 A

输出功率 90 W

额定电流Max 2 A

输出电流Max 6 A

输入电流Min 2 A

输出功率Max 90 W

工作温度Max 50 ℃

工作温度Min -30 ℃

电源电压 90.264VAC, 127.370VDC

输入电压 127VDC ~ 370VDC, 90VAC ~ 264VAC

外形尺寸

长度 145 mm

宽度 60 mm

高度 32 mm

电缆长度 1000 mm

厚度 32 mm

物理参数

重量 450 g

工作温度 -30℃ ~ 50℃

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买GS90A15-P1M

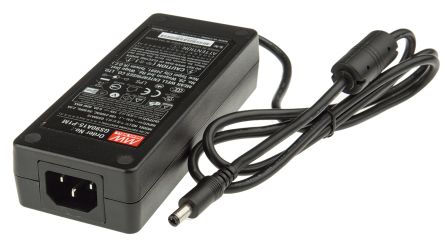

型号： GS90A15-P1M

制造商： Mean Well 台湾明纬

描述：Meanwell 15W 至 90W ErP 单输出开关模式台式电源 - GS 系列 15 至 90W 节能，符合 ErP 标准的开关模式单输出台式电源，通用，全系列交流输入和 IEC C14 输入插座。此开关模式、单输出台式电源完全用塑料外壳封装，带有短路、过载和电压保护且有通电 LED 指示。该系列开关模式单输出台式电源包括各种型号，适合用作便携式电源、上网本电源或笔记本电脑电源。节能，1 类，开关模式，台式电源高效、长寿命和高可靠性符合 ErP 标准空载功耗符合 EISA 2007（能源独立和安全法案）标准短路、过载和过电压保护 3 引脚 IEC320，C14 输入插座。有关适用的输入引线，请参见库存号 426-373（英国 3 个引脚插头）或 305-784（Schuko 插头）典型大约 1m 输出引线安装有正向中心插头 EMC 符合 FCC 第 15 部分，EN55022 B 类谐波符合 EN 61000-3-2,3 类型 | 无负载功耗 | 内置有源 PFC 功能 PF>0.91 | 功率降低 | CCC 认证 | 输出连接器 | LED 通电指示灯 ---|---|---|---|---|---|--- GS15 | | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 否 GS18 | | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 是 GS25 | | 否 | 是，高于 40 至 50°C | 否 | 2.1x5.5x11mm 连接器，中心触点正极 | 是 GS40 | | 否 | 是，高于 50 至 60°C | 是 | 2.1x5.5x11mm 连接器，中心触点正极 | 是 GS60 | | 否 | 是，高于 40 至 50°C | 是 | 2.1x5.5x11mm 连接器，中心触点正极 | 是 GS90 | | 是 | 是，高于 40 至 50°C | 是 | 2.5x5.5x11mm 连接器，中心触点正极 | 是 ### 注符合能量相关产品指令 2009/125/EC。平均故障间隔时间符合 MIL-HDBK-217F 标准。 ### 认可 UL/cUL 认证，TUV，CB ### 标准 UL60950-1,
