ISO7230ADWG4参数规格_中文资料_数据手册PDF

ISO7230ADWG4概述

每秒三重数字隔离器一兆 One Megabit per Second Triple Digital Isolators

General Purpose Digital Isolator 4000Vpk 3 Channel 1Mbps 25kV/µs CM 16-SOIC 0.295", 7.50mm Width

得捷:
DGTL ISO 4000VPK 3CH GP 16SOIC

艾睿:
Digital Isolator Logic 3-CH 1Mbps 16-Pin SOIC Tube

Chip1Stop:
Digital Isolator Logic 3-CH 1Mbps 16-Pin SOIC Tube

Verical:
Digital Isolator Logic 3-CH 1Mbps 16-Pin SOIC Tube

ISO7230ADWG4中文资料参数规格

技术参数

电源电压DC 3.30 V, 5.00 V

上升/下降时间 2 ns

供电电流 16.0 mA

通道数 3

耗散功率 220 mW

数据速率 1.00 Mbps

隔离电压 4000 Vpk

过温保护 No

下降时间Max 2 ns

上升时间Max 2 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 220 mW

电源电压 3.15V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3.15 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

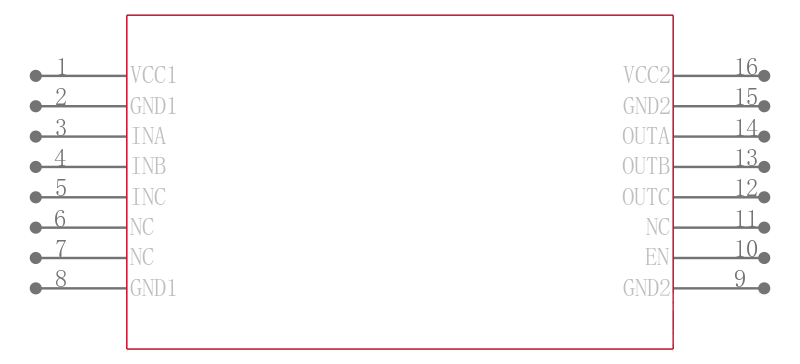

ISO7230ADWG4引脚图与封装图

在线购买ISO7230ADWG4

型号： ISO7230ADWG4

制造商： TI 德州仪器

描述：每秒三重数字隔离器一兆 One Megabit per Second Triple Digital Isolators

立即咨询

替代型号ISO7230ADWG4

型号/品牌	代替类型	替代型号对比
ISO7230ADWG4 TI 德州仪器	当前型号	当前型号
ISO7230CDWG4 德州仪器	类似代替	ISO7230ADWG4和ISO7230CDWG4的区别
ISO7230MDW 德州仪器	类似代替	ISO7230ADWG4和ISO7230MDW的区别
ISO7230ADWR 德州仪器	类似代替	ISO7230ADWG4和ISO7230ADWR的区别
