ISL6614CBZ参数规格_中文资料_数据手册PDF

ISL6614CBZ概述

有保护功能的双高级同步整流降压MOSFET驱动器 Dual Advanced Synchronous Rectified Buck MOSFET Drivers with Protection Features

Half-Bridge Gate Driver IC Non-Inverting 14-SOIC

得捷:
HALF BRIDGE BASED MOSFET DRIVER

安富利:
MOSFET DRVR 3A 4-OUT Hi/Lo Side Half Brdg Inv/Non-Inv 14-Pin SOIC N

Chip1Stop:
Driver 3A 4-OUT Hi/Lo Side Half Brdg Inv/Non-Inv 14-Pin SOIC N

Win Source:
IC DRIVER MOSF DUAL SYNC 14SOIC

ISL6614CBZ中文资料参数规格

技术参数

电源电压DC 5.00V min

上升/下降时间 26ns, 18ns

输出接口数 4

耗散功率 1000 mW

耗散功率Max 1000 mW

电源电压 10.8V ~ 13.2V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 0℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

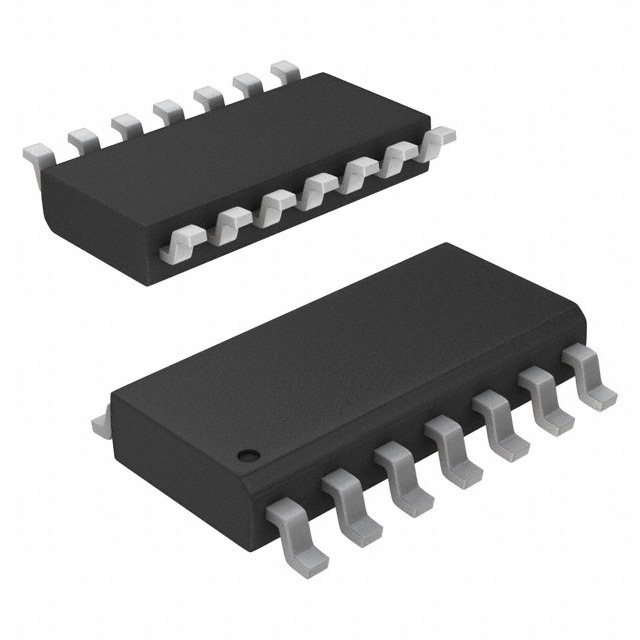

ISL6614CBZ引脚图与封装图

在线购买ISL6614CBZ

型号： ISL6614CBZ

制造商： Intersil 英特矽尔

描述：有保护功能的双高级同步整流降压MOSFET驱动器 Dual Advanced Synchronous Rectified Buck MOSFET Drivers with Protection Features

替代型号ISL6614CBZ
