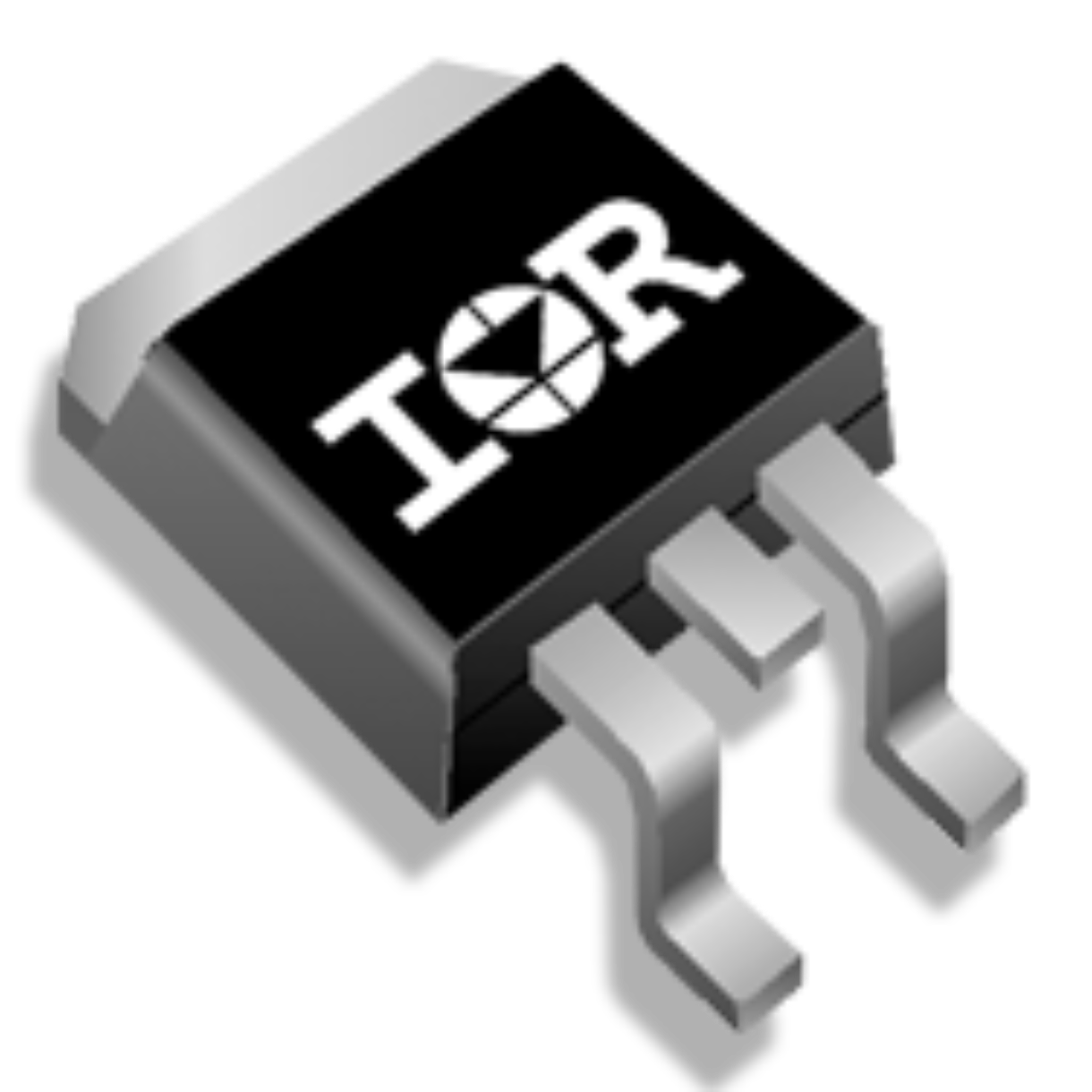

IRFS52N15DPBF图片1

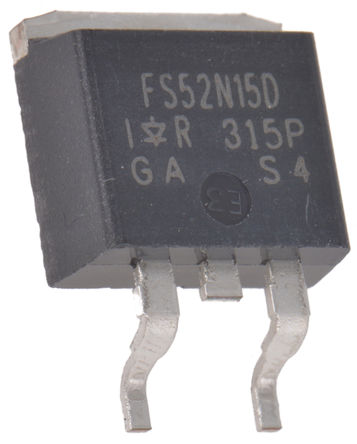

IRFS52N15DPBF图片2

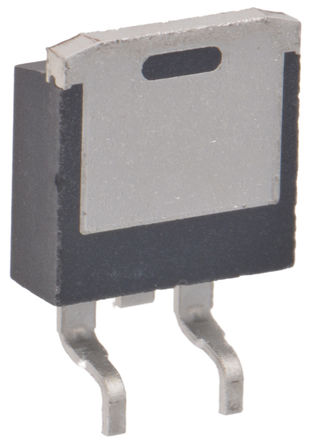

IRFS52N15DPBF图片3
IRFS52N15DPBF图片4
IRFS52N15DPBF图片5
IRFS52N15DPBF图片6
IRFS52N15DPBF图片7

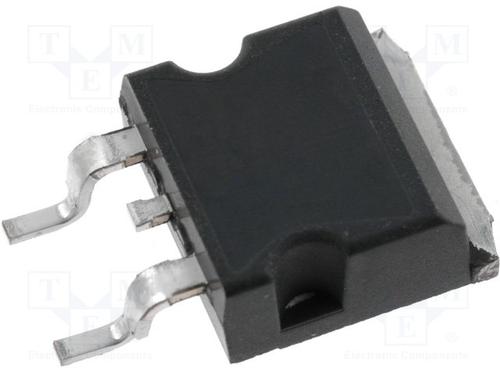

IRFS52N15DPBF图片8
IRFS52N15DPBF图片9
IRFS52N15DPBF图片10
IRFS52N15DPBF图片11
IRFS52N15DPBF图片12
IRFS52N15DPBF图片13
IRFS52N15DPBF图片14
IRFS52N15DPBF概述

N 通道功率 MOSFET 50A 至 59A,InfineonInfineon 的分立 HEXFET® 功率 MOSFET 系列包括表面安装和引线封装的 N 通道设备,外形可应对几乎任何板布局和热设计挑战。 在整个范围内,基准导通电阻减少了传导损耗,让设计人员可以提供最佳系统效率。### MOSFET 晶体管,Infineon IRInfineon 全面的坚固单和双 N 通道和 P 通道设备组合提供快速切换速度,且可满足各种电源需求。 应用范围从交流-直流和直流-直流电源到音频和消费电子产品,从电动机控制到照明和家用电器。

N 通道功率 MOSFET 150V 至 600V,

Infineon 的分立 HEXFET® 功率 MOSFET 系列包括表面安装和引线封装的 N 通道设备,外形可应对几乎任何板布局和热设计挑战。 在整个范围内,基准导通电阻减少了传导损耗,让设计人员可以提供最佳系统效率。


得捷:
MOSFET N-CH 150V 51A D2PAK


欧时:
### N 通道功率 MOSFET 50A 至 59A,InfineonInfineon 的分立 HEXFET® 功率 MOSFET 系列包括表面安装和引线封装的 N 通道设备,外形可应对几乎任何板布局和热设计挑战。 在整个范围内,基准导通电阻减少了传导损耗,让设计人员可以提供最佳系统效率。### MOSFET 晶体管,Infineon IRInfineon 全面的坚固单和双 N 通道和 P 通道设备组合提供快速切换速度,且可满足各种电源需求。 应用范围从交流-直流和直流-直流电源到音频和消费电子产品,从电动机控制到照明和家用电器。


艾睿:
Trans MOSFET N-CH 150V 51A 3-Pin2+Tab D2PAK Tube


安富利:
Trans MOSFET N-CH 150V 51A 3-Pin2+Tab D2PAK


富昌:
单 N沟道 150 V 3.8 W 60 nC 功率Mosfet 表面贴装 - D2PAK-3


TME:
Transistor: N-MOSFET; unipolar; 150V; 60A; 320W; D2PAK


Verical:
Trans MOSFET N-CH 150V 51A 3-Pin2+Tab D2PAK Tube


儒卓力:
**N-CH 150V 60A 32mOhm TO263 **


Win Source:
MOSFET N-CH 150V 51A D2PAK


IRFS52N15DPBF中文资料参数规格
技术参数

额定功率 320 W

通道数 1

针脚数 3

漏源极电阻 0.032 Ω

极性 N-Channel

耗散功率 320 W

阈值电压 5 V

输入电容 2770 pF

漏源极电压Vds 150 V

连续漏极电流Ids 51A

上升时间 47 ns

输入电容Ciss 2770pF @25VVds

额定功率Max 3.8 W

下降时间 25 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 3.8W Ta, 230W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

长度 10.67 mm

宽度 9.65 mm

高度 4.83 mm

封装 TO-263-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 电源管理, Power Management, Consumer Electronics, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

IRFS52N15DPBF引脚图与封装图
IRFS52N15DPBF引脚图
IRFS52N15DPBF封装焊盘图
在线购买IRFS52N15DPBF
型号: IRFS52N15DPBF
描述:N 通道功率 MOSFET 50A 至 59A,Infineon Infineon 的分立 HEXFET® 功率 MOSFET 系列包括表面安装和引线封装的 N 通道设备,外形可应对几乎任何板布局和热设计挑战。 在整个范围内,基准导通电阻减少了传导损耗,让设计人员可以提供最佳系统效率。 ### MOSFET 晶体管,Infineon IR Infineon 全面的坚固单和双 N 通道和 P 通道设备组合提供快速切换速度,且可满足各种电源需求。 应用范围从交流-直流和直流-直流电源到音频和消费电子产品,从电动机控制到照明和家用电器。
替代型号IRFS52N15DPBF
型号/品牌 代替类型 替代型号对比

IRFS52N15DPBF

Infineon 英飞凌

当前型号

当前型号

IRFS4321PBF

英飞凌

类似代替

IRFS52N15DPBF和IRFS4321PBF的区别

IRFS52N15DTRLP

英飞凌

类似代替

IRFS52N15DPBF和IRFS52N15DTRLP的区别
