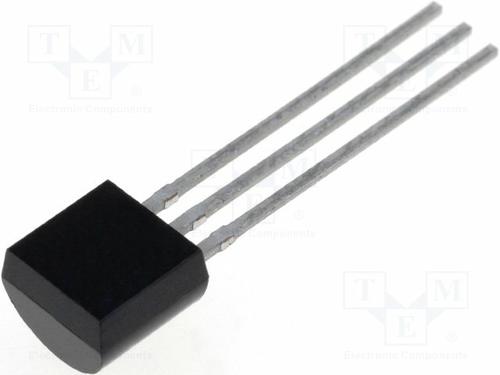

FAIRCHILD SEMICONDUCTOR  J112  晶体管, JFET, JFET, -35 V, 5 mA, 5 V, TO-92, JFET

The from is a through hole, N channel switch in TO-92 package. This device is designed for low level analogue switching, sample and hold circuits and chopper stabilized amplifiers.

.
Source and drain are interchangeable
.
Gate to source breakdown voltage of 35V
.
Gate to source cutoff voltage of 5V
.
Zero gate voltage drain current of 5mA
.
Power dissipation pd of 625mW
.
Operating junction temperature of -55°C to 150°C
.
Drain source on resistance of 50 Ohm
J112中文资料参数规格
技术参数

额定电压DC 35.0 V

额定电流 50.0 mA

额定功率 350 mW

击穿电压 -35.0 V

漏源极电阻 50 Ω

极性 N-Channel

耗散功率 625 mW

漏源极电压Vds 35.0 V

栅源击穿电压 35.0 V

连续漏极电流Ids 5.00 mA

击穿电压 35 V

额定功率Max 625 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

长度 5.2 mm

宽度 4.19 mm

高度 5.33 mm

封装 TO-226-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Power Management, Consumer Electronics, Portable Devices, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买J112
型号: J112
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  J112  晶体管, JFET, JFET, -35 V, 5 mA, 5 V, TO-92, JFET
替代型号J112
型号/品牌 代替类型 替代型号对比

J112

Fairchild 飞兆/仙童

当前型号

当前型号

J112_D26Z

飞兆/仙童

完全替代

J112和J112_D26Z的区别

J111

飞兆/仙童

类似代替

J112和J111的区别

J112_D27Z

安森美

类似代替

J112和J112_D27Z的区别
