FAIRCHILD SEMICONDUCTOR KA3843B 控制器, PWM, 25V-12V电源, 500 kHz, 5V/200mA输出, DIP-8
The is a fixed frequency current-mode PWM Controller for off-line and DC-to-DC converter applications with minimum external components. This integrated circuits feature a trimmed oscillator for precise duty cycle control, a temperature compensated reference, high gain error amplifier, current sensing comparator and a high current totem pole output ideally suited for driving a power MOSFET. The KA3843B is 8.5V on and 7.9V off and it can operate within 100% duty cycle.
- .
- Low start up current
- .
- Maximum duty clamp
- .
- UVLO with hysteresis
频率 500 kHz
电源电压DC 12.0V min
输出接口数 1
输入电压DC 15.0 V
输出电压 5 V
输出电流 200 mA
针脚数 8
耗散功率 1200 mW
上升时间 45 ns
开关频率 500 kHz
占空比 100 %
最大占空比 100 %
下降时间 35 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1200 mW
电源电压 7.6V ~ 30V
电源电压Max 25 V
电源电压Min 12 V
输入电压 15 V
安装方式 Through Hole
引脚数 8

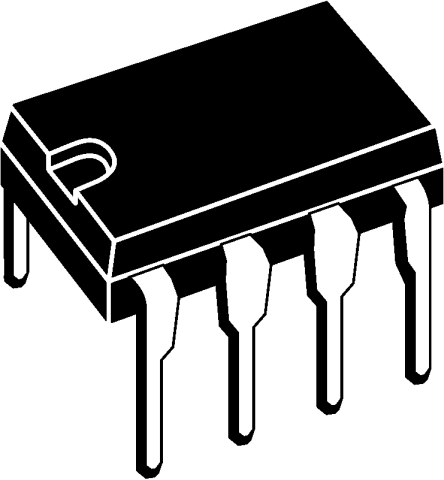

封装 DIP-8
长度 10.15 mm
宽度 6.35 mm
高度 3.3 mm
封装 DIP-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
KA3843B Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
KA3844B 飞兆/仙童 | 类似代替 | KA3843B和KA3844B的区别 |
KA3845B 飞兆/仙童 | 类似代替 | KA3843B和KA3845B的区别 |
UC3845N 飞兆/仙童 | 类似代替 | KA3843B和UC3845N的区别 |
