KM-23SGD-F参数规格_中文资料_数据手册PDF

KM-23SGD-F概述

KINGBRIGHT KM-23SGD-F 发光二极管, SOT-23, 绿色, SMD, 20 mA, 2.2 V, 568 nm

是一款绿色灯, 绿色漫射透镜, SMD安装, 矩形透镜, 140°视角, 8mcd发光强度, 564nm波长。绿色光源采用磷化镓制成。

.: 低功率消耗

.: 固态, 高可靠性, 长寿命

立创商城:
KM-23SGD-F

艾睿:
LED Uni-Color Green 565nm 3-Pin SOT-23 T/R

安富利:
LED Uni-Color Green 565nm 3-Pin SOT-23 T/R

TME:
LED; SMD; SOT23; green; 2.6-8mcd; 3x1.3x1.05mm; 140°; 2.2÷2.5V; 20mA

Newark:
# KINGBRIGHT KM-23SGD-F LED, SOT-23, Green, SMD, 20 mA, 2.2 V, 568 nm

KM-23SGD-F中文资料参数规格

技术参数

工作电压 2.2V ~ 2.5V

正向电压 2.2 V

波长 568 nm

发光强度 8 mcd

视角 140°

峰值波长 565 nm

耗散功率 62.5 mW

正向电流 20 mA

正向电压Max 2.5 V

正向电流Max 25 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 62.5 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23

外形尺寸

封装 SOT-23

物理参数

颜色 Green

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

制造应用发光二极管照明, LED Lighting

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

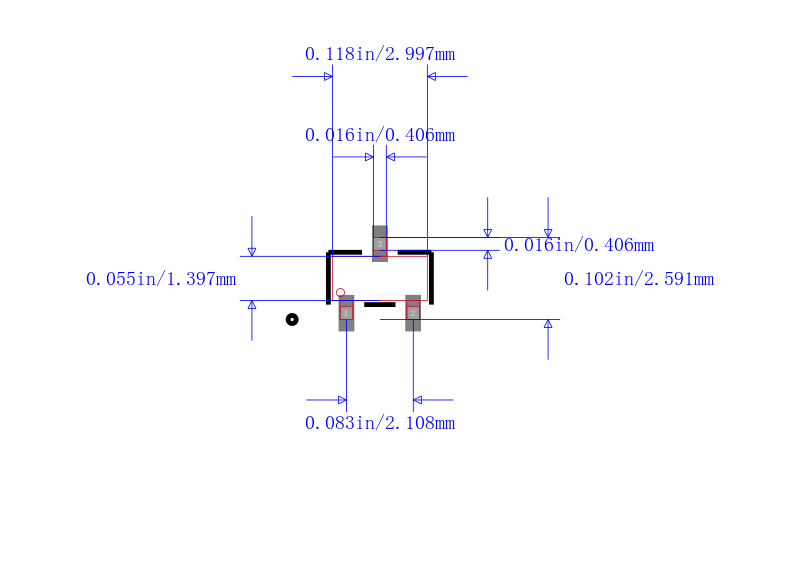

KM-23SGD-F引脚图与封装图

在线购买KM-23SGD-F

型号： KM-23SGD-F

制造商： Kingbright

描述：KINGBRIGHT KM-23SGD-F 发光二极管, SOT-23, 绿色, SMD, 20 mA, 2.2 V, 568 nm

立即咨询

替代型号KM-23SGD-F

型号/品牌	代替类型	替代型号对比
KM-23SGD-F Kingbright	当前型号	当前型号
AM23SGD3-F Kingbright	功能相似	KM-23SGD-F和AM23SGD3-F的区别
AM23SGD-F Kingbright	功能相似	KM-23SGD-F和AM23SGD-F的区别
XZMG48DA SunLED	功能相似	KM-23SGD-F和XZMG48DA的区别
