KMS40-5概述

TDK-Lambda，9.9 至 40W，医疗认证，印刷电路板安装，封装，开关模式交流-直流电源 - KM 系列医疗安全认证（4kV 交流输入 - 输出）小巧轻薄过流/过压/过温保护塑料外壳达到 UL94V-0 级传导 EMI 符合 EN 55011（KM15 B 类、KM40 A 类） II 类（无需接地） Pinout KM15 --- Pin | KMS15 | KMD15 | KMT15 1 | No Pin | No Pin | No Pin 2 | AC in L | AC in L | AC in L 3 | AC in N | AC in N | AC in N 4 | -DC | -DC | +5V GND 5 | No Pin | GND | +5 V 6 | No Pin | No Pin | -DC 7 | +DC | +DC | No Pin 8 | No Pin | No Pin | GND 9 | No Pin | No Pin | +DC Pinout KM40 --- Pin | KMS40 | KMD40 | KMD405xx | KMT40 1 | AC in L | AC in L | AC in L | AC in L 2 | AC in N | AC in N | AC in N | AC in N 3 | +DC | +DC | +O/P2 | +DC 4 | No Pin | No Pin | +O/P1 | +5V 5 | -DC | GND | GND1 | GND 6 | No Pin | No Pin | GND2 | +5 GND 7 | No Connection | -DC | No Connection | -DC ### 注工作温度高于 50°C 时额定值开始下降。### 认可UL 认证元件### 标准UL 60601-1, IEC 60601-1, EN 60950-1 ### 开关模式 - TDK-Lambda

-Lambda，9.9 至 40W，医疗认证，印刷电路板安装，封装，开关模式交流-直流电源 - KM 系列

医疗安全认证（4kV 交流输入 - 输出）

小巧轻薄

过流/过压/过温保护

塑料外壳达到 UL94V-0 级

传导 EMI 符合 EN 55011（KM15 B 类、KM40 A 类）

II 类（无需接地）

Pinout KM15

---

Pin | KMS15 | KMD15 | KMT15

1 | No Pin | No Pin | No Pin

2 | AC in L | AC in L | AC in L

3 | AC in N | AC in N | AC in N

4 | -DC | -DC | +5V GND

5 | No Pin | GND | +5 V

6 | No Pin | No Pin | -DC

7 | +DC | +DC | No Pin

8 | No Pin | No Pin | GND

9 | No Pin | No Pin | +DC

Pinout KM40

---

Pin | KMS40 | KMD40 | KMD405xx | KMT40

1 | AC in L | AC in L | AC in L | AC in L

2 | AC in N | AC in N | AC in N | AC in N

3 | +DC | +DC | +O/P2 | +DC

4 | No Pin | No Pin | +O/P1 | +5V

5 | -DC | GND | GND1 | GND

6 | No Pin | No Pin | GND2 | +5 GND

7 | No Connection | -DC | No Connection | -DC

### 注

工作温度高于 50°C 时额定值开始下降。

### 认可

UL 认证元件

### 标准

UL 60601-1, IEC 60601-1, EN 60950-1

KMS40-5中文资料参数规格

技术参数

电源电压DC 264 V

额定功率 40 W

输出接口数 1

输出电压 5 V

输出电流 8 A

输出功率 40 W

输入电压DC Max 375 V

输入电压DC Min 100 V

输入电压AC Max 264 v

输入电压AC Min 90 v

输出电流Max 8 A

输入电流Min 0.86 A

输出功率Max 40 W

工作温度Max 70 ℃

工作温度Min -25 ℃

输入电压 90VAC ~ 264VAC, 100VDC ~ 375VDC

封装参数

安装方式 Through Hole

引脚数 7

封装 DIP-7

外形尺寸

长度 89 mm

宽度 63.5 mm

高度 26.924 mm

封装 DIP-7

物理参数

重量 280.32 g

工作温度 -25℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用医用型, Power Management, Medical, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买KMS40-5

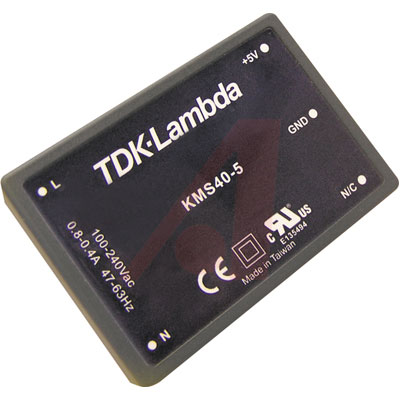

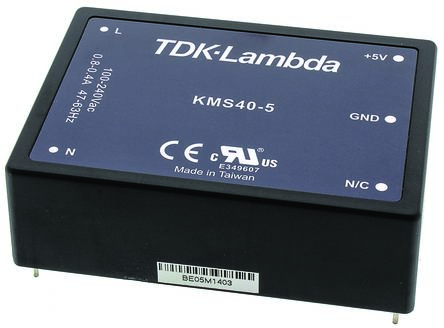

型号： KMS40-5
