XMC4500 1 号自动化套件
MCU 派生：XMC4500-F144K1024
MCU 封装：LQFP144
CPU 时钟：120MHz
片上存储器：1024 KB 闪存、160 KB SRAM
_- .
- *接口**_：
\- USB 连接器（微型 AB USB）
\- Cortex 调试+ ETM 连接器（20 引脚）
\- Cortex 调试连接器（10 引脚）
\- DriveMonitor2 连接器（10 引脚 +6 引脚）
\- HMI 卫星连接器（80 引脚边缘卡）
\- COM 卫星连接器（80 引脚边缘卡）
\- ACT 卫星连接器（80 引脚边缘卡）
\- 功率刻度连接器（用于功率测量）
**_组件_**：
\- 线性 3.3V 电源调节器 IFX1763
\- 串行闪存、32 Mbit、单路/双路/四路 SPI
\- 一般用途 LED（连接至 P3.9）
\- ADC 电位计（连接至 P14.1）
\- 12MHz 晶体和 32.768kHz 晶体
\- 重置按钮
\- 2 引脚 DIP 开关（硬件启动模式选择）
\- LED 指示有源 porst（重置）信号
\- 3 个 LED 指示电源（3.3V、5V、5V USB）
### 随附

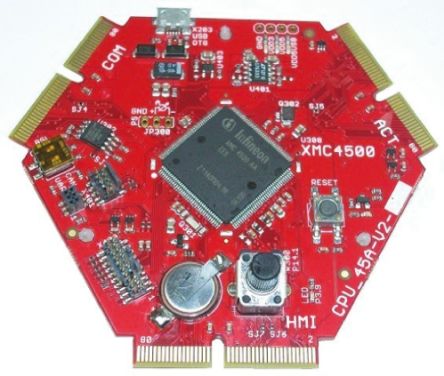

CPU 板 XMC4500 通用 CPU_45A-V2

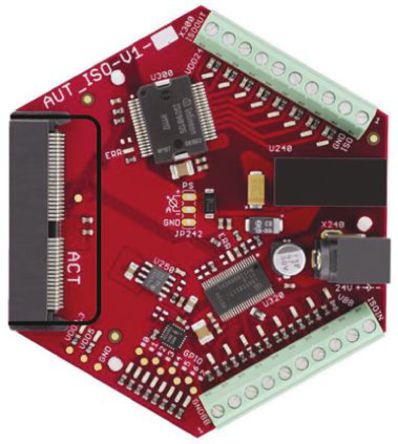

自动输入/输出卡 AUT_ISO-V1

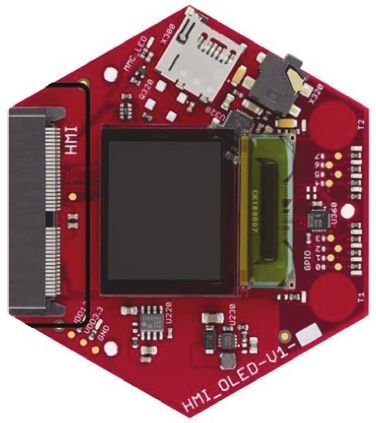

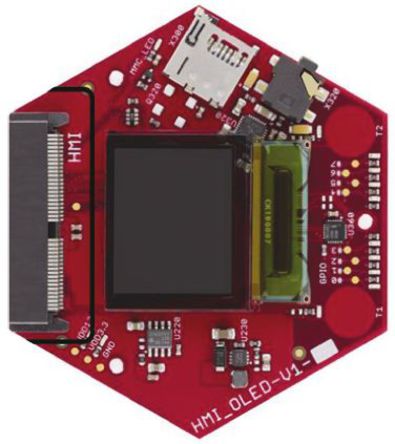

标准人机接口卡 HMI_OLED-V1

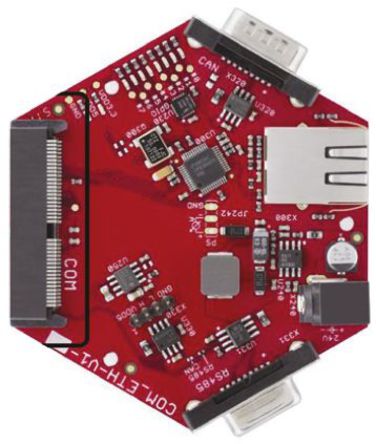

以太网/CAN/RS485 接口卡 COM_ETH-V1
J-Lite CortexM 调试器

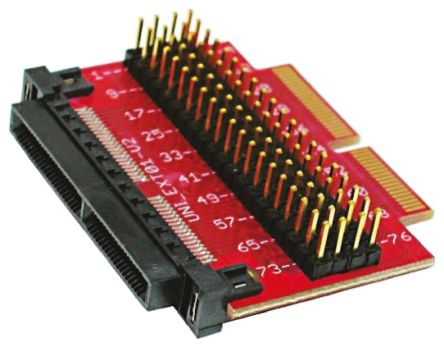

引脚扩展板 UNI_EXT01-V2
电源 24V / 1A
耳机
USB 电缆
入门资料
