LMZ-3 系列 SIMPLE SWITCHER® 电源模块
高功率密度模块，用于要求体积小巧且易于使用的应用。 LMZ-3 系列电源模块将直流/直流转换器、屏蔽式电感器和少量无源元件集成到一个 QFN 封装中。
集成直流/直流转换器、电感器和无源至小巧、薄型 QFN 封装
输入电压范围：2.95V 至 50V
输出电流高达 30A
功能丰富且灵活
仅需 3 个外部元件
### 非隔离电源模块，Texas Instruments
非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案，以满足极端工作条件或只需标准功能套件的要求。
集成屏蔽式电感器
精密启动，软启动，跟踪排序
同类最佳的热性能
引脚至引脚兼容模块，用于不同的负载电流
易于使用的封装
通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
额定功率 38 W
输出接口数 1
输出电压 2.5V ~ 15V
输出电流 2.5 A

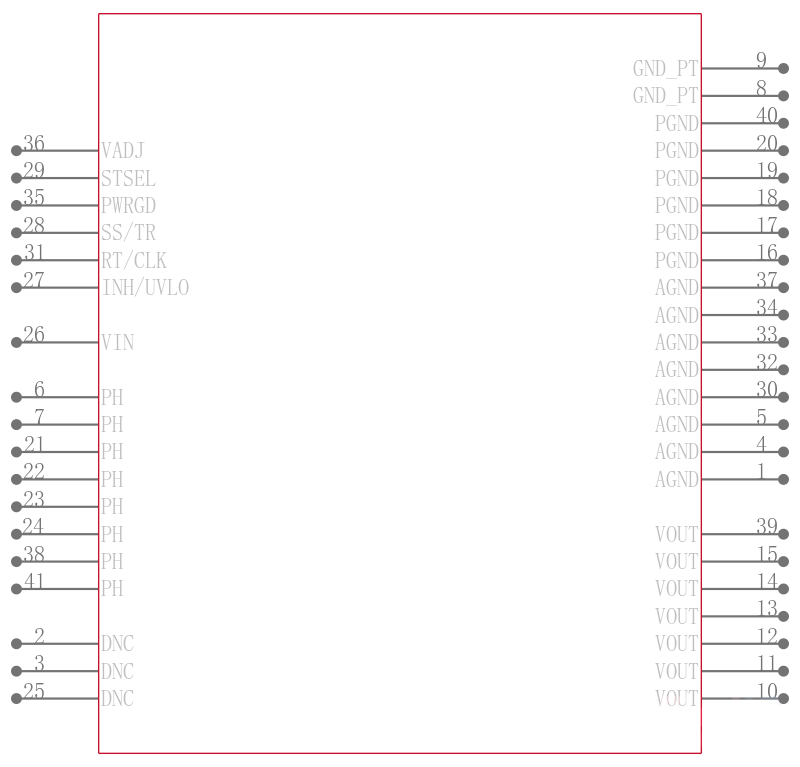

针脚数 41
调节输出数 1
开关频率 1 MHz
拓扑结构 Buck
输入电压Max 50 V
输入电压Min 7 V
输入电压DC Max 50 V
输入电压DC Min 7 v
输出电压Max 15 V
输出电压Min 2.5 V
输出电流Max 2.5 A
额定功率Max 38 W
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Min 7 V
输入电压 7V ~ 50V
安装方式 Surface Mount
引脚数 41
封装 QFN-41

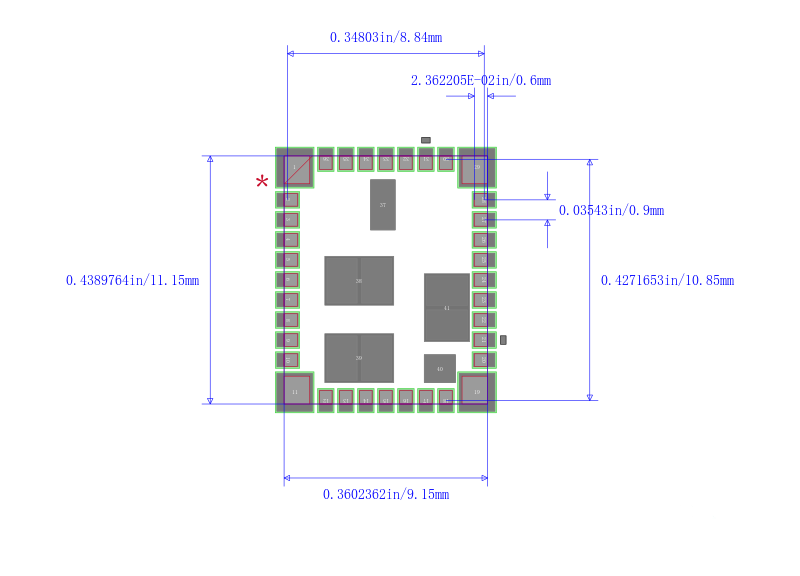

长度 11.15 mm
宽度 9.15 mm
高度 2.85 mm
封装 QFN-41
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LMZ35003RKGT TI 德州仪器 | 当前型号 | 当前型号 |
LMZ35003RKGR 德州仪器 | 完全替代 | LMZ35003RKGT和LMZ35003RKGR的区别 |
