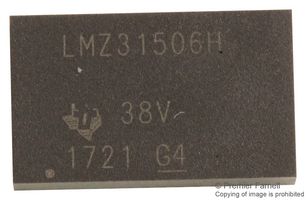

TEXAS INSTRUMENTS LMZ31506HRUQT 电源模块, 电源良好, QFN-47
LMZ-3 系列 SIMPLE SWITCHER® 电源模块
高功率密度模块，用于要求体积小巧且易于使用的应用。 LMZ-3 系列电源模块将直流/直流转换器、屏蔽式电感器和少量无源元件集成到一个 QFN 封装中。
集成直流/直流转换器、电感器和无源至小巧、薄型 QFN 封装
输入电压范围：2.95V 至 50V
输出电流高达 30A
功能丰富且灵活
仅需 3 个外部元件
### 非隔离电源模块，Texas Instruments
非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案，以满足极端工作条件或只需标准功能套件的要求。
集成屏蔽式电感器
精密启动，软启动，跟踪排序
同类最佳的热性能
引脚至引脚兼容模块，用于不同的负载电流
易于使用的封装
通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
输出接口数 1
输出电压 1.2V ~ 5.5V
输出电流 6 A
针脚数 47
调节输出数 1
开关频率 780 kHz
拓扑结构 Buck
输入电压Max 14.5 V
输入电压Min 4.5 V
输入电压DC Max 14.5 V
输入电压DC Min 1.7 v
输出电压Max 5.5 V
输出电压Min 1.2 V
输出电流Max 6 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 4.5V ~ 14.5V
安装方式 Surface Mount
引脚数 47
封装 QFN-47
长度 15.15 mm
宽度 9.15 mm
高度 2.85 mm
封装 QFN-47
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 测试与测量, 通信与网络, 电源管理, 医用, 自动化与过程控制
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
