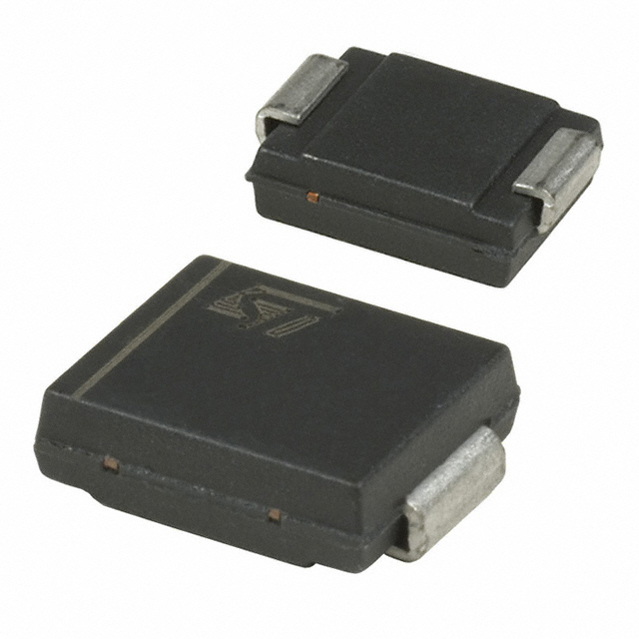

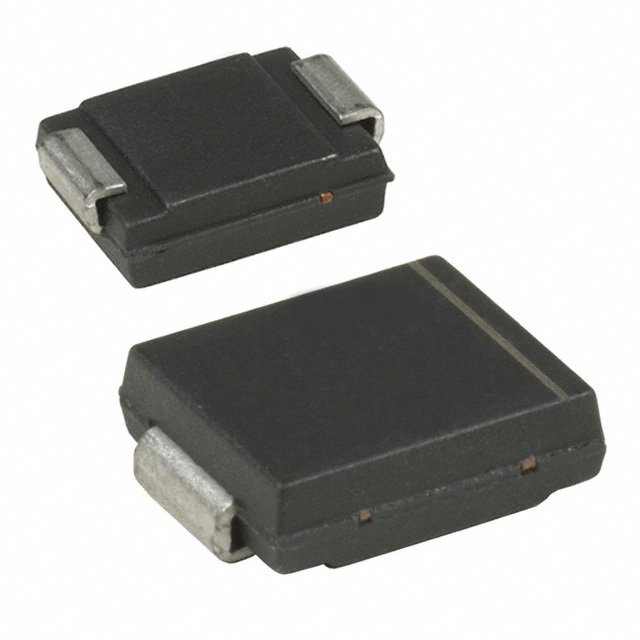

LNBTVS 系列 24.2 V 3000 W Transil™ 用于低噪声模块保护 - DO-214AB
Protect your investments from electrostatic discharge by implementing this tvs ESD protection device from STMicroelectronics. This ESD diode has a maximum ESD protection device voltage of 15@Air Gap/8@Contact Disc kV. This device"s maximum clamping voltage is 32 V. This ESD diode has an operating temperature range of -55 °C to 150 °C. In order to guarantee safe delivery and allow for quick mounting of this component after delivery, it will be enclosed in tape and reel packaging during shipment. Its capacitance value is 6Typ pF. It is made in a single configuration.
额定电压DC 22.0 V
工作电压 20 V
电容 6 pF
额定功率 3.00 kW
击穿电压 23.1 V
电路数 1
针脚数 2
钳位电压 32 V
测试电流 1 mA
最大反向击穿电压 24.2 V
脉冲峰值功率 22500 W
最小反向击穿电压 22 V
击穿电压 22 V
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Surface Mount
引脚数 2

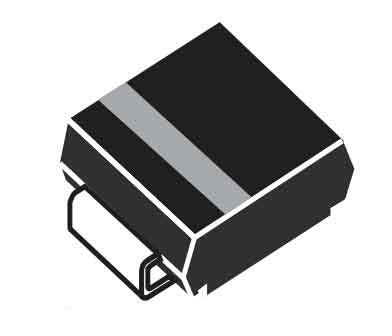

封装 DO-214AB-2
长度 7.15 mm
宽度 8.15 mm
高度 2.45 mm
封装 DO-214AB-2
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LNBTVS6-221S ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
LNBTVS6-220S 意法半导体 | 类似代替 | LNBTVS6-221S和LNBTVS6-220S的区别 |
LNBTVS6-304S 意法半导体 | 功能相似 | LNBTVS6-221S和LNBTVS6-304S的区别 |
MSMLJ20A 美高森美 | 功能相似 | LNBTVS6-221S和MSMLJ20A的区别 |
