Texas Instruments### 电荷泵转换器，Texas InstrumentsTexas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 调节器更高的效率。
升压/降压电荷泵转换器，Texas Instruments
### 电荷泵转换器，Texas Instruments
Texas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 稳压器更高的效率。
Buck Step-Down, Boost Step-Up and Inverting topologies
欧时:
### 升压/降压电荷泵转换器，Texas Instruments### 电荷泵转换器，Texas InstrumentsTexas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 调节器更高的效率。
得捷:
IC REG CHARGE PUMP INV 8SOIC
立创商城:
Vin=1.5V~10V
德州仪器TI:
1.5-V to 10-V switched capacitor voltage converter
艾睿:
Charge Pump INV/STPUP/STPDN -1.5V to -10V 50mA 8-Pin SOIC Tube
Jameco:
P VOLTAGE CONVERTR
安富利:
Charge Pump INV -1.5V to -10V 8-Pin SOIC N Rail
Chip1Stop:
Charge Pump INV -1.5V to -10V 8-Pin SOIC N Rail
TME:
PMIC; DC/DC converter; Uin:1.5÷10V; Uout: -10÷-1.5V; SO8
Verical:
Charge Pump INV/STPUP/STPDN -1.5V to -10V 50mA 8-Pin SOIC Tube
Newark:

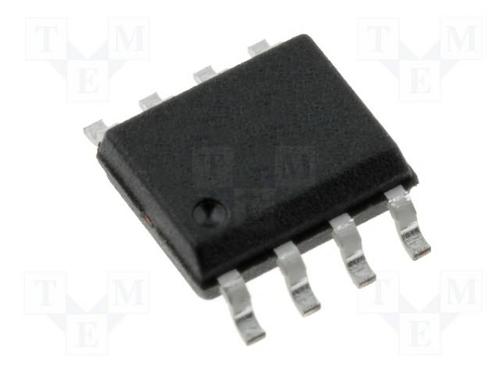

# TEXAS INSTRUMENTS LMC7660IM/NOPB DC/DC Adjustable Charge Pump Voltage Converter, 1.5V to 10V in, -10V to -1.5V out, 10 kHz, SOIC-8
DeviceMart:
IC REG SWITCHED CAP INV 8SOIC
Win Source:
IC REG SWTCHD CAP INV 8SOIC
频率 10 kHz
电源电压DC 10.0V max
额定功率 1.4 W
输出接口数 1
输出电压 -10.0 V, -10.0 V max
输出电流 ≤50 mA
供电电流 0.2 mA
电路数 4
通道数 1
针脚数 8
耗散功率 0.6 W
静态电流 120 µA
调节输出数 1
输出功率 600 mW
开关频率 10 kHz
输入电压Max 10 V
输入电压Min 1.5 V
工作温度Max 150 ℃
工作温度Min -40 ℃
耗散功率Max 600 mW
输入电压 1.5V ~ 10V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 4.9 mm
宽度 3.9 mm
高度 1.45 mm
封装 SOIC-8
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LMC7660IM/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LMC7660IMX 德州仪器 | 类似代替 | LMC7660IM/NOPB和LMC7660IMX的区别 |
LMC7660IM 德州仪器 | 类似代替 | LMC7660IM/NOPB和LMC7660IM的区别 |
