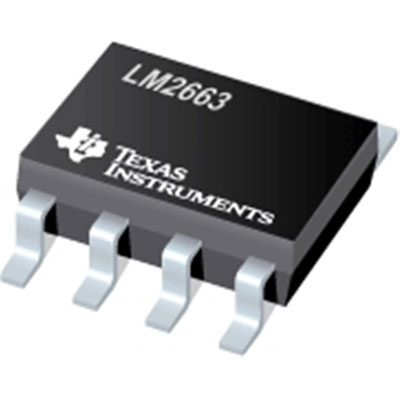

TEXAS INSTRUMENTS LM2663M/NOPB 芯片, 直流/直流电荷泵转换器, SMD
反相电荷泵转换器，Texas Instruments
### 电荷泵转换器，Texas Instruments
Texas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 稳压器更高的效率。
Buck Step-Down, Boost Step-Up and Inverting topologies
欧时:
反相电荷泵转换器，Texas Instruments### 电荷泵转换器，Texas InstrumentsTexas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 LDO 稳压器更高的效率。Buck Step-Down, Boost Step-Up and Inverting topologies
得捷:
IC REG CHARGE PUMP INV 8SOIC
立创商城:
Vin=1.5V~5.5V 200mA
德州仪器TI:
200mA switched capacitor voltage converter with low current shutdown mode
艾睿:
Charge Pump INV/STPUP/STPDN -1.5V to -5.5V 200mA 8-Pin SOIC Tube
安富利:
Charge Pump INV/STPUP/STPDN -1.5V to -5.5V 200mA 8-Pin SOIC N Rail
Chip1Stop:
Charge Pump INV/STPUP/STPDN -1.5V to -5.5V 200mA 8-Pin SOIC Tube
Verical:
Charge Pump INV/STPUP/STPDN -1.5V to -5.5V 200mA 8-Pin SOIC Tube
Newark:
# TEXAS INSTRUMENTS LM2663M/NOPB DC/DC Adjustable Charge Pump Voltage Converter, 1.5V to 5.5V in, -5.5V to -1.5V/200 mA out, SOIC-8
DeviceMart:
IC REG MULTI CONFIG 0.2A 8SOIC
频率 150 kHz
电源电压DC 5.50V max
输出接口数 1
输出电压 -5.50 V min
输出电流 200 mA
针脚数 8
耗散功率 0.735 W
静态电流 1.30 mA
调节输出数 1
输出功率 735 mW
开关频率 10kHz, 75kHz
输入电压Max 5.5 V
输入电压Min 1.5 V
输出电压Max 11 V
输出电压Min 3 V
输出电流Min 200 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 735 mW
电源电压Max 5.5 V
电源电压Min 1.5 V
输入电压 1.5V ~ 5.5V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 4.9 mm
宽度 3.9 mm
高度 1.45 mm
封装 SOIC-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 电源管理, 通信与网络, 消费电子产品, 医用, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM2663M/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM2663M 德州仪器 | 完全替代 | LM2663M/NOPB和LM2663M的区别 |
LM2663MX/NOPB 德州仪器 | 类似代替 | LM2663M/NOPB和LM2663MX/NOPB的区别 |
LM2663MX 德州仪器 | 类似代替 | LM2663M/NOPB和LM2663MX的区别 |
