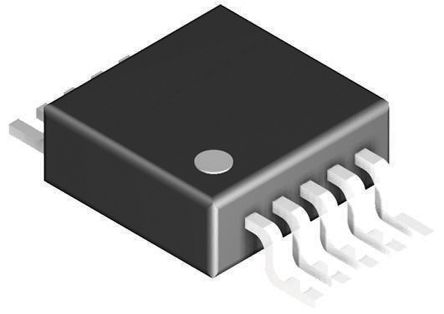

LM3481MM/NOPB图片4
LM3481MM/NOPB图片5
LM3481MM/NOPB图片6
LM3481MM/NOPB图片7
LM3481MM/NOPB图片8
LM3481MM/NOPB图片9
LM3481MM/NOPB图片10
LM3481MM/NOPB图片11
LM3481MM/NOPB图片12
LM3481MM/NOPB图片13

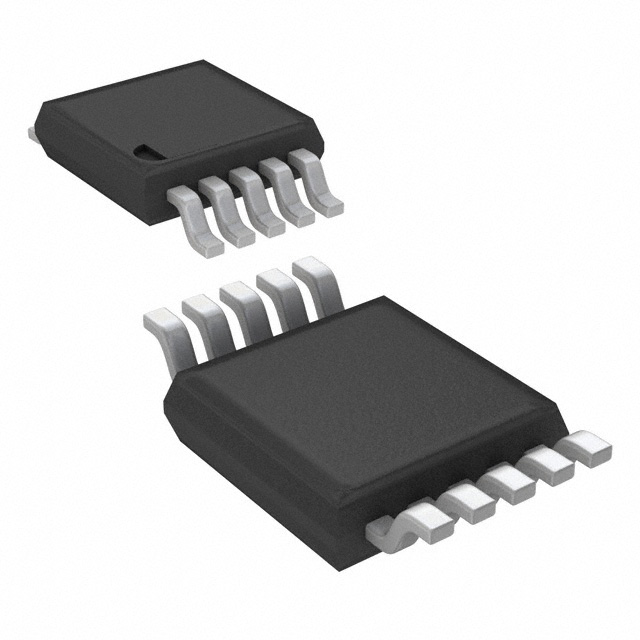

LM3481MM/NOPB图片14
LM3481MM/NOPB概述

TEXAS INSTRUMENTS  LM3481MM/NOPB  芯片, N沟道控制器, 低压侧, 用于开关稳压器, MSOP-10

升压,反激,SEPIC 稳压器 正 输出 升压,升压/降压 - DC DC 切换控制器 IC 10-VSSOP


得捷:
IC REG CTRLR MULT TOP 10MSOP


立创商城:
升降压型 2.97V~40V 1MHz 1A


德州仪器TI:
2.97V to 48V High-Efficiency Controller for Boost, SEPIC and Flyback


欧时:
Texas Instruments LM3481MM/NOPB 直流-直流控制器, 1A, 48 V, 升压, 1 MHz, 10引脚 VSSOP封装


e络盟:
直流/直流控制器, 高效, 2.97V至48V, 1路输出, 升压, 反激, SEPIC, 1MHz, MSOP-10


艾睿:
DC/DC Cntrlr Single-OUT Step Up 1A 1000kHz 10-Pin VSSOP T/R


安富利:
DC DC Cntrlr Single-OUT Step Up 10-Pin MSOP T/R


Chip1Stop:
DC/DC Cntrlr Single-OUT Step Up 1000kHz 10-Pin VSSOP T/R


Verical:
DC/DC Cntrlr Single-OUT Step Up 1A 1000kHz 10-Pin VSSOP T/R


Newark:
DC/DC Controller, High Efficiency, 2.97V to 48V, 1 Output, Boost, Flyback, SEPIC, 1MHz, MSOP-10


DeviceMart:
IC REG CTRLR BST FLYBK CM 10MSOP


Win Source:
IC REG CTRLR MULT TOP 10MSOP


LM3481MM/NOPB中文资料参数规格
技术参数

电源电压DC 2.97V min

输出接口数 1

输出电压 1.275V ~ 500V

输出电流 1 A

针脚数 10

静态电流 3.7 mA

调节输出数 1

开关频率 1 MHz

占空比 85 %

输入电压Max 48 V

输入电压Min 2.97 V

输出电压Min 1.275 V

输出电流Max 1 A

最大占空比 85 %

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.97V ~ 48V

电源电压Max 48 V

电源电压Min 2.97 V

输入电压 2.97V ~ 48V

封装参数

安装方式 Surface Mount

引脚数 10

封装 MSOP-10

外形尺寸

长度 3.1 mm

宽度 3.1 mm

高度 0.95 mm

封装 MSOP-10

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 车用, 音频, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2018/01/15

数据手册

LM3481MM/NOPB引脚图与封装图
LM3481MM/NOPB引脚图
LM3481MM/NOPB封装图
LM3481MM/NOPB封装焊盘图
在线购买LM3481MM/NOPB
型号: LM3481MM/NOPB
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  LM3481MM/NOPB  芯片, N沟道控制器, 低压侧, 用于开关稳压器, MSOP-10
替代型号LM3481MM/NOPB
型号/品牌 代替类型 替代型号对比

LM3481MM/NOPB

TI 德州仪器

当前型号

当前型号

LM3481MMX/NOPB

德州仪器

类似代替

LM3481MM/NOPB和LM3481MMX/NOPB的区别

LM3481MM

德州仪器

类似代替

LM3481MM/NOPB和LM3481MM的区别

RF100310

Avery Dennison

功能相似

LM3481MM/NOPB和RF100310的区别
