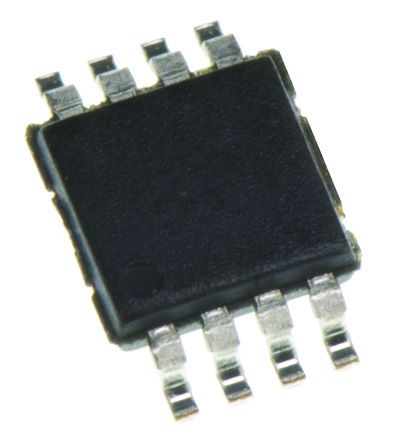

LM3489MM/NOPB图片3
LM3489MM/NOPB图片4

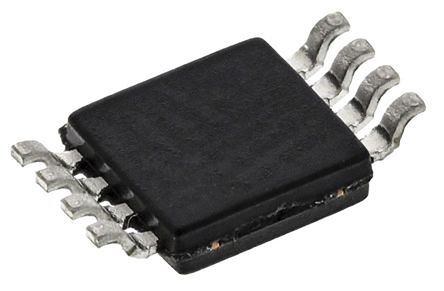

LM3489MM/NOPB图片5
LM3489MM/NOPB图片6
LM3489MM/NOPB图片7
LM3489MM/NOPB图片8
LM3489MM/NOPB图片9
LM3489MM/NOPB图片10
LM3489MM/NOPB图片11
LM3489MM/NOPB图片12
LM3489MM/NOPB图片13
LM3489MM/NOPB图片14
LM3489MM/NOPB图片15
LM3489MM/NOPB图片16
LM3489MM/NOPB图片17
LM3489MM/NOPB概述

TEXAS INSTRUMENTS  LM3489MM/NOPB  芯片, 降压稳压器, PFET, MSOP-8

直流/直流降压(降压)控制器(外部开关),Texas Instruments

一系列集成降压(降压)直流-直流控制器,用于需要使用外部电源 MOSFET 来实现完整开关调节器设计的应用。


得捷:
IC REG CTRLR BUCK 8VSSOP


立创商城:
降压型 4.5V~35V 1MHz


欧时:
直流/直流降压(降压)控制器(外部开关),Texas Instruments一系列集成降压(降压)直流-直流控制器,用于需要使用外部电源 MOSFET 来实现完整开关调节器设计的应用。### 直流/直流控制器(外部开关),Texas Instruments


德州仪器TI:
Hysteretic PFET Buck Controller with Enable Pin


贸泽:
开关控制器 HYSTERETIC PFET BUCK CONTROLLER


e络盟:
迟滞PFET控制器带启用引脚, 4.5V至35V, 1输出, 降压, 1MHz, VSSOP-8


艾睿:
DC DC Cntrlr Single-OUT Buck 4.5V to 35V Input 8-Pin VSSOP T/R


安富利:
DC DC Cntrlr Single-OUT Buck 4.5V to 35V Input 8-Pin MSOP T/R


Chip1Stop:
DC DC Cntrlr Single-OUT Step Down Controller 4.5V to 35V Input Automotive 8-Pin VSSOP T/R


Verical:
DC DC Cntrlr Single-OUT Buck 4.5V to 35V Input 8-Pin VSSOP T/R


Newark:
Hysteretic PFET Controller with Enable Pin, 4.5V to 35V, 1 Output, Buck, 1MHz, VSSOP-8


DeviceMart:
IC REG CTRLR BUCK PWM 8-MSOP


Win Source:
IC REG CTRLR BUCK 8VSSOP


LM3489MM/NOPB中文资料参数规格
技术参数

频率 1 MHz

电源电压DC 4.50V min

输出接口数 1

输入电压DC 35.0V max

输出电压 1.239V ~ 35V

输出电流 4 A

通道数 1

针脚数 8

耗散功率 417 mw

静态电流 280 µA

调节输出数 1

开关频率 1 MHz

拓扑结构 Buck

占空比 100 %

输入电压Max 35 V

输入电压Min 4.5 V

输出电压Max 35 V

输出电压Min 1.239 V

最大占空比 100 %

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 417 mW

电源电压 4.5V ~ 35V

电源电压Max 35 V

电源电压Min 4.5 V

输入电压 4.5V ~ 35V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.86 mm

封装 VSSOP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

LM3489MM/NOPB引脚图与封装图
LM3489MM/NOPB引脚图

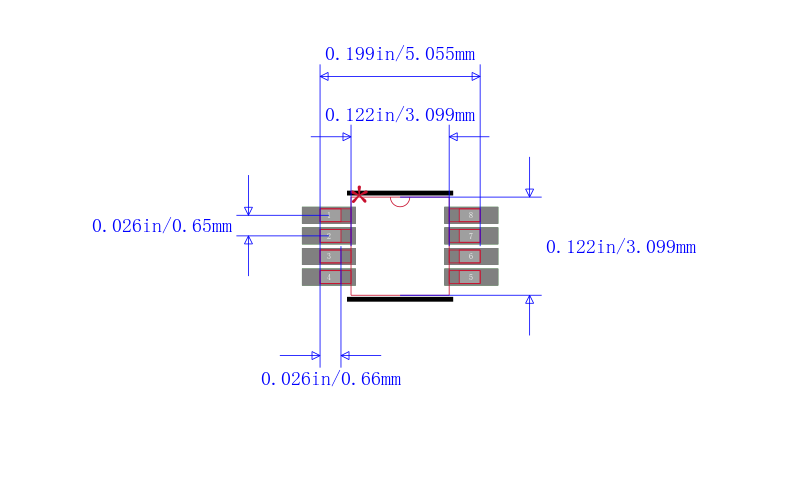

LM3489MM/NOPB封装图
LM3489MM/NOPB封装焊盘图
在线购买LM3489MM/NOPB
型号: LM3489MM/NOPB
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  LM3489MM/NOPB  芯片, 降压稳压器, PFET, MSOP-8
替代型号LM3489MM/NOPB
型号/品牌 代替类型 替代型号对比

LM3489MM/NOPB

TI 德州仪器

当前型号

当前型号

LM3489MM

德州仪器

完全替代

LM3489MM/NOPB和LM3489MM的区别

LM3489MMX

德州仪器

类似代替

LM3489MM/NOPB和LM3489MMX的区别
