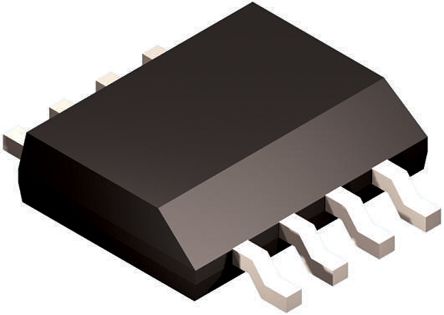

TEXAS INSTRUMENTS LM22670MR-5.0/NOPB 直流/直流开关稳压器, 可调输入, 3A输出, SO PowerPAD-8
SIMPLE SWITCHER® 降压调节器,LM2267x 和 LM22680 系列
宽输入电压范围:4.5V 至 42 V
内部补偿电压模式控制,用于小型材料清单计数
使用低 ESR 陶瓷电容器实现稳定
500kHz 的切换频率,在 200kHz 和 1MHz 之间可调
精密启动引脚
集成升压二极管
集成软启动
完全 WEBENCH® 设计启用
### 直流/直流开关调节器,Texas Instruments
用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
得捷:
IC REG BUCK 5V 3A 8SOPWR
立创商城:
降压型 Vin=4.5V~42V Vout=5V 3A
德州仪器TI:
4.5V to 42V, 3A SIMPLE SWITCHER® buck converter with frequency synchronization
欧时:
### SIMPLE SWITCHER® 降压调节器,LM2267x 和 LM22680 系列宽输入电压范围:4.5V 至 42 V 内部补偿电压模式控制,用于小型材料清单计数 使用低 ESR 陶瓷电容器实现稳定 500kHz 的切换频率,在 200kHz 和 1MHz 之间可调 精密启动引脚 集成升压二极管 集成软启动 完全 WEBENCH® 设计启用 ### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
e络盟:
直流/直流开关稳压器, 可调输入, 3A输出, SO PowerPAD-8
艾睿:
Adjust the voltage level of your devices with this step down LM22670MR-5.0/NOPB DC to DC converter from Texas Instruments. This converter&s;s single output can produce a current up to 3 A. The best way to provide power to your application is by using this, which needs a voltage of at least 4.5 V and no higher than 42 V. With a fixed output that has a voltage of 5 V, this is power management at its best. This converter is 90min % efficient. This part offers a switching frequency of 500Typ kHz in order to work properly. In order to ensure parts aren&s;t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. This converter has an operating temperature range of -40 °C to 125 °C.
安富利:
Conv DC-DC Single Step Down 4.5V to 42V 8-Pin PSOP EP Rail
Chip1Stop:
Conv DC-DC Single Step Down 4.5V to 42V 8-Pin HSOP EP Rail
Verical:
Conv DC-DC 4.5V to 42V Synchronous Step Down Single-Out 5V 3A 8-Pin HSOIC EP Tube
Newark:
# TEXAS INSTRUMENTS LM22670MR-5.0/NOPB SWITCHING REG, BUCK, 500KHZ, SO POWERPAD
DeviceMart:
IC REG BUCK 5V 3A 8PSOP
输出接口数 1
输出电压 5 V
输出电流 3 A
针脚数 8
静态电流 3.40 mA
调节输出数 1
开关频率 500 kHz
拓扑结构 Buck
输入电压Max 42 V
输入电压Min 4.5 V
输出电压Max 40 V
输出电压Min 1.285 V
输出电流Max 3 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5 V
电源电压Min 4.5 V
输入电压 4.5V ~ 42V
安装方式 Surface Mount
引脚数 8
封装 PSOP-EP-8
长度 4.9 mm
宽度 3.9 mm
高度 1.47 mm
封装 PSOP-EP-8
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 通信与网络, 电源管理, 工业, 嵌入式设计与开发
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LM22670MR-5.0/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM22670MRE-5.0/NOPB 德州仪器 | 类似代替 | LM22670MR-5.0/NOPB和LM22670MRE-5.0/NOPB的区别 |
LM22670MRX-5.0/NOPB 德州仪器 | 类似代替 | LM22670MR-5.0/NOPB和LM22670MRX-5.0/NOPB的区别 |
