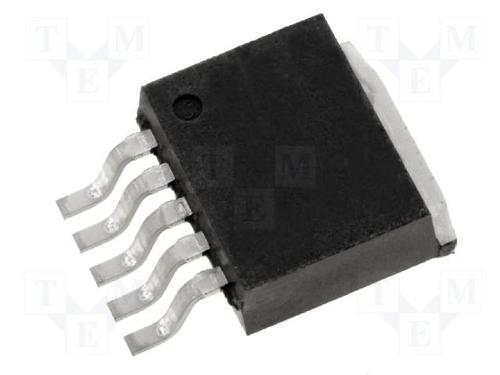

LM2576S-3.3/NOPB

LM2576S-3.3/NOPB图片1
LM2576S-3.3/NOPB图片2
LM2576S-3.3/NOPB图片3
LM2576S-3.3/NOPB图片4
LM2576S-3.3/NOPB图片5
LM2576S-3.3/NOPB图片6
LM2576S-3.3/NOPB图片7
LM2576S-3.3/NOPB图片8
LM2576S-3.3/NOPB图片9
LM2576S-3.3/NOPB图片10
LM2576S-3.3/NOPB图片11
LM2576S-3.3/NOPB图片12
LM2576S-3.3/NOPB图片13
LM2576S-3.3/NOPB图片14
LM2576S-3.3/NOPB概述

SIMPLE SWITCHER® 降压调节器,LM257x 系列### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。

SIMPLE SWITCHER® 降压调节器,LM257x 系列


得捷:
IC REG BUCK 3.3V 3A TO263-5


立创商城:
LM2576S-3.3/NOPB


德州仪器TI:
SIMPLE SWITCHER® 40V, 3A Low Component Count Step-Down Regulator


欧时:
SIMPLE SWITCHER® 降压调节器,LM257x 系列### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。


艾睿:
Conv DC-DC 4V to 40V Inv/Step Down Single-Out 3.3V 3A 6-Pin5+Tab TO-263 Tube


安富利:
Conv DC-DC Single Inv/Step Down 4V to 40V 6-Pin5+Tab TO-263 Rail


Chip1Stop:
Conv DC-DC 4V to 40V Inv/Step Down Single-Out 3.3V 3A 6-Pin5+Tab TO-263 Tube


TME:
DC/DC converter; buck, step down; Uin:40V; Uout:3.3V; 3A; TO263-5


Verical:
Conv DC-DC 4V to 40V Inv/Step Down Single-Out 3.3V 3A 6-Pin5+Tab TO-263 Tube


Newark:
IC, DC/DC CONVERTER, 3A


力源芯城:
3A,3.3V固定,降压电压稳压器


DeviceMart:
IC REG BUCK 3.3V 3A TO263-5


Win Source:
IC REG BUCK 3.3V 3A TO263-5


LM2576S-3.3/NOPB中文资料参数规格
技术参数

频率 52.0 kHz

电源电压DC 40.0V max

额定电流 3.00 A

输出接口数 1

输出电压 3.3 V

输出电流 3 A

通道数 1

针脚数 5

静态电流 5.00 mA

调节输出数 1

开关频率 52 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 4 V

输出电压Min 3.3 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4 V

输入电压 4V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TO-263-5

外形尺寸

长度 10.16 mm

宽度 8.64 mm

高度 4.57 mm

封装 TO-263-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 电源管理

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

LM2576S-3.3/NOPB引脚图与封装图
LM2576S-3.3/NOPB引脚图
LM2576S-3.3/NOPB封装图

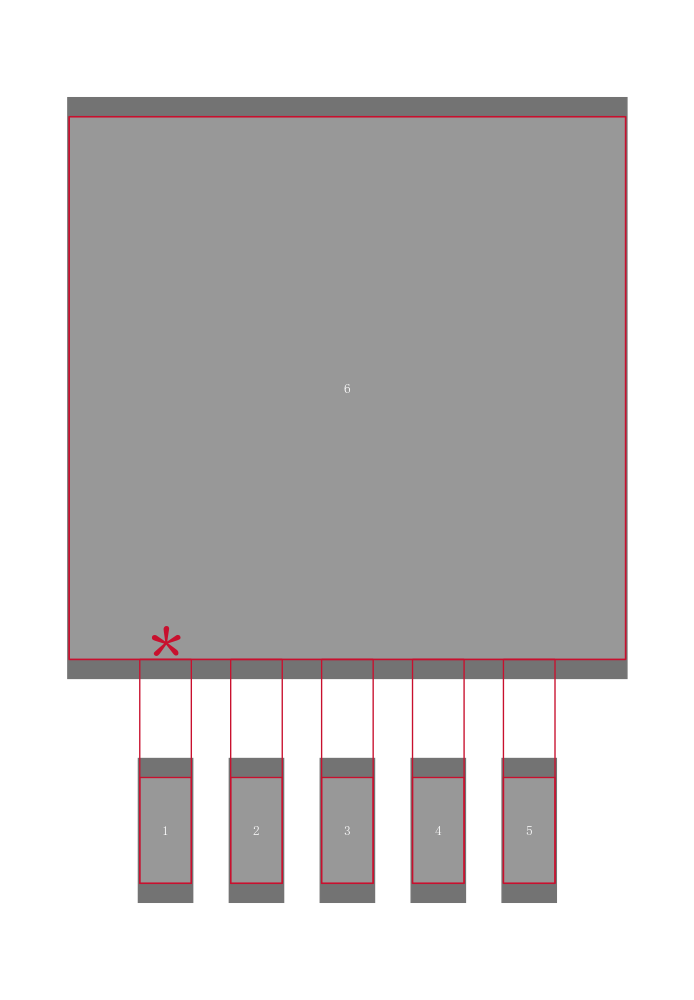

LM2576S-3.3/NOPB封装焊盘图
在线购买LM2576S-3.3/NOPB
型号: LM2576S-3.3/NOPB
制造商: TI 德州仪器
描述:SIMPLE SWITCHER® 降压调节器,LM257x 系列 ### 直流/直流开关调节器,Texas Instruments 用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
替代型号LM2576S-3.3/NOPB
型号/品牌 代替类型 替代型号对比

LM2576S-3.3/NOPB

TI 德州仪器

当前型号

当前型号

LM2576S-3.3

德州仪器

完全替代

LM2576S-3.3/NOPB和LM2576S-3.3的区别

LM2576SX-ADJ/NOPB

德州仪器

类似代替

LM2576S-3.3/NOPB和LM2576SX-ADJ/NOPB的区别

LM2576S-5.0/NOPB

德州仪器

类似代替

LM2576S-3.3/NOPB和LM2576S-5.0/NOPB的区别
