LM2591HVS-ADJ/NOPB

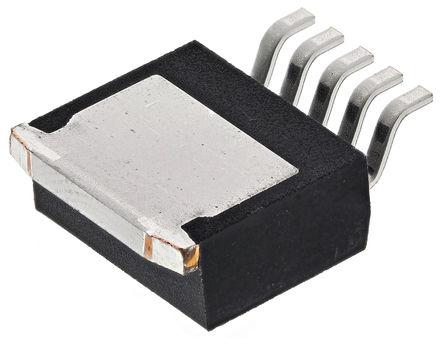

LM2591HVS-ADJ/NOPB图片1
LM2591HVS-ADJ/NOPB图片2
LM2591HVS-ADJ/NOPB图片3
LM2591HVS-ADJ/NOPB图片4
LM2591HVS-ADJ/NOPB图片5
LM2591HVS-ADJ/NOPB图片6
LM2591HVS-ADJ/NOPB图片7
LM2591HVS-ADJ/NOPB图片8
LM2591HVS-ADJ/NOPB图片9
LM2591HVS-ADJ/NOPB图片10
LM2591HVS-ADJ/NOPB图片11
LM2591HVS-ADJ/NOPB概述

SIMPLE SWITCHER® 降压调节器,LM259x 系列### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。

SIMPLE SWITCHER® 降压调节器,LM259x 系列

### 直流/直流开关调节器,Texas Instruments

用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。


欧时:
Texas Instruments LM2591HVS-ADJ/NOPB 降压 开关稳压器, 4.5 → 60 V输入, 1A最大输出


得捷:
IC REG BUCK ADJ 1A TO263-5


立创商城:
降压型 Vin=4.5V~60V Vout=1.2V~57V 1A


德州仪器TI:
SIMPLE SWITCHER Power Converter 150 kHz 1A Step-Down Voltage Regulator


e络盟:
直流-直流开关降压逐步递减稳压器, 可调, 4.5V-60V输入, 1.2V-57V输出, 1A输出, TO-263-5


艾睿:
Conv DC-DC 4.5V to 60V Step Down Single-Out 1.2V to 57V 1A 6-Pin5+Tab TO-263 Tube


安富利:
Conv DC-DC Single Step Down 4.5V to 60V 6-Pin5+Tab TO-263 Rail


Chip1Stop:
Conv DC-DC 4.5V to 60V Step Down Single-Out 1.2V to 57V 1A 6-Pin5+Tab TO-263 Tube


Verical:
Conv DC-DC 4.5V to 60V Step Down Single-Out 1.2V to 57V 1A 6-Pin5+Tab TO-263 Tube


DeviceMart:
IC REG BUCK ADJ 1A TO263-5


LM2591HVS-ADJ/NOPB中文资料参数规格
技术参数

频率 173 kHz

电源电压DC 60.0V max

输出接口数 1

输出电压 1.2V ~ 57V

输出电流 1 A

针脚数 5

静态电流 1.00 mA

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 60 V

输入电压Min 4.5 V

输出电压Max 57 V

输出电压Min 1.2 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5 V

输入电压 4.5 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TO-263-5

外形尺寸

长度 10.16 mm

宽度 8.64 mm

高度 4.57 mm

封装 TO-263-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

LM2591HVS-ADJ/NOPB引脚图与封装图
LM2591HVS-ADJ/NOPB引脚图
LM2591HVS-ADJ/NOPB封装图
LM2591HVS-ADJ/NOPB封装焊盘图
在线购买LM2591HVS-ADJ/NOPB
型号: LM2591HVS-ADJ/NOPB
制造商: TI 德州仪器
描述:SIMPLE SWITCHER® 降压调节器,LM259x 系列 ### 直流/直流开关调节器,Texas Instruments 用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
替代型号LM2591HVS-ADJ/NOPB
型号/品牌 代替类型 替代型号对比

LM2591HVS-ADJ/NOPB

TI 德州仪器

当前型号

当前型号

LM2591HVS-ADJ

德州仪器

功能相似

LM2591HVS-ADJ/NOPB和LM2591HVS-ADJ的区别
