LM2593HVS-5.0/NOPB

LM2593HVS-5.0/NOPB图片1
LM2593HVS-5.0/NOPB图片2
LM2593HVS-5.0/NOPB图片3
LM2593HVS-5.0/NOPB图片4
LM2593HVS-5.0/NOPB图片5
LM2593HVS-5.0/NOPB图片6
LM2593HVS-5.0/NOPB图片7
LM2593HVS-5.0/NOPB图片8
LM2593HVS-5.0/NOPB图片9
LM2593HVS-5.0/NOPB图片10
LM2593HVS-5.0/NOPB概述

降压开关稳压器, 固定, 4.5V-60V输入, 5V和2A输出, TO-263-7

降压 开关稳压器 IC 正 固定 5V 1 输出 2A TO-263-8,D²Pak(7 引线+接片),TO-263CA


得捷:
IC REG BUCK 5V 2A TO263-7


立创商城:
降压型 Vin=4.5V~60V Vout=5V 2A


德州仪器TI:
SIMPLE SWITCHER Power Converter 150 KHz 2A Step-Down Voltage Regulator with Features


贸泽:
Switching Voltage Regulators PWR CONVERTER 150KHz 2A ST-DOWN VLTG REG


e络盟:
降压开关稳压器, 固定, 4.5V-60V输入, 5V和2A输出, TO-263-7


艾睿:
Conv DC-DC 4.5V to 60V Step Down Single-Out 5V 2A 8-Pin7+Tab TO-263 Tube


安富利:
Conv DC-DC Single Step Down 4.5V to 60V 8-Pin7+Tab TO-263 Rail


Chip1Stop:
Conv DC-DC 4.5V to 60V Step Down Single-Out 5V 2A 8-Pin7+Tab TO-263 Tube


Verical:
Conv DC-DC 4.5V to 60V Step Down Single-Out 5V 2A 8-Pin7+Tab TO-263 Tube


Newark:
Buck Step Down Switching Regulator, Fixed, 4.5V-60V In, 5V And 2A Out, TO-263-7


DeviceMart:
IC REG BUCK 5V 2A TO263-7


LM2593HVS-5.0/NOPB中文资料参数规格
技术参数

频率 150 kHz

电源电压DC 60.0V max

输出接口数 1

输出电压 5 V

输出电流 2 A

针脚数 7

静态电流 5.00 mA

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 60 V

输入电压Min 4.5 V

输出电压Min 5 V

输出电流Max 2 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5 V

输入电压 4.5V ~ 60V

封装参数

安装方式 Surface Mount

引脚数 7

封装 TO-263-7

外形尺寸

封装 TO-263-7

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

LM2593HVS-5.0/NOPB引脚图与封装图

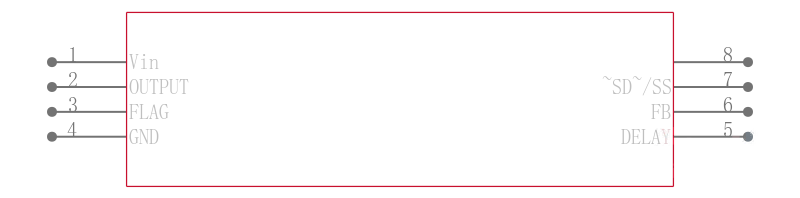

LM2593HVS-5.0/NOPB引脚图
LM2593HVS-5.0/NOPB封装图
LM2593HVS-5.0/NOPB封装焊盘图
在线购买LM2593HVS-5.0/NOPB
型号: LM2593HVS-5.0/NOPB
制造商: TI 德州仪器
描述:降压开关稳压器, 固定, 4.5V-60V输入, 5V和2A输出, TO-263-7
替代型号LM2593HVS-5.0/NOPB
型号/品牌 代替类型 替代型号对比

LM2593HVS-5.0/NOPB

TI 德州仪器

当前型号

当前型号

LM2593HVSX-5.0/NOPB

德州仪器

完全替代

LM2593HVS-5.0/NOPB和LM2593HVSX-5.0/NOPB的区别

LM2593HVS-5.0

德州仪器

完全替代

LM2593HVS-5.0/NOPB和LM2593HVS-5.0的区别

LM2593HVSX-5.0

德州仪器

类似代替

LM2593HVS-5.0/NOPB和LM2593HVSX-5.0的区别
