L293DNE

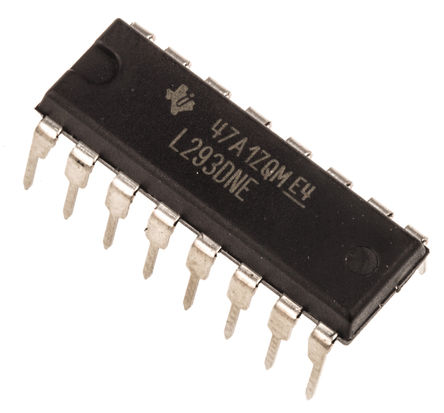

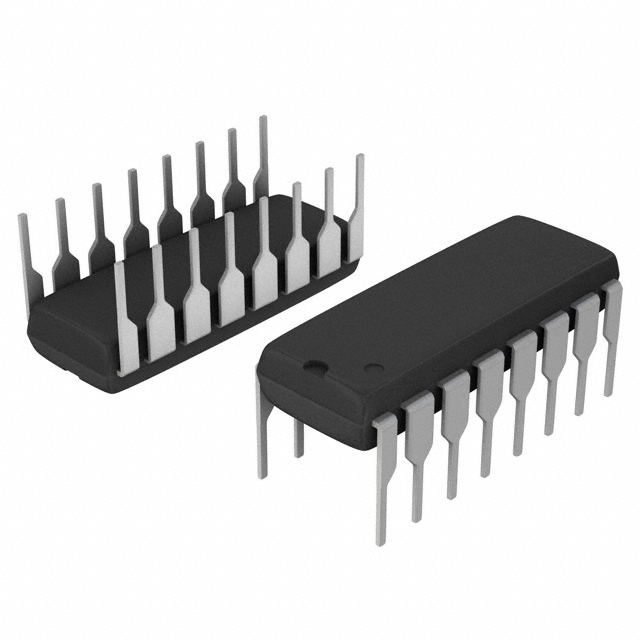

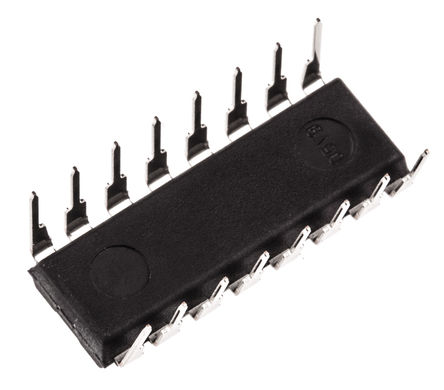

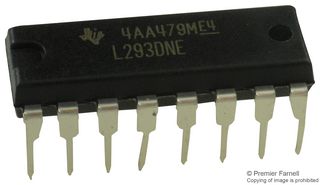

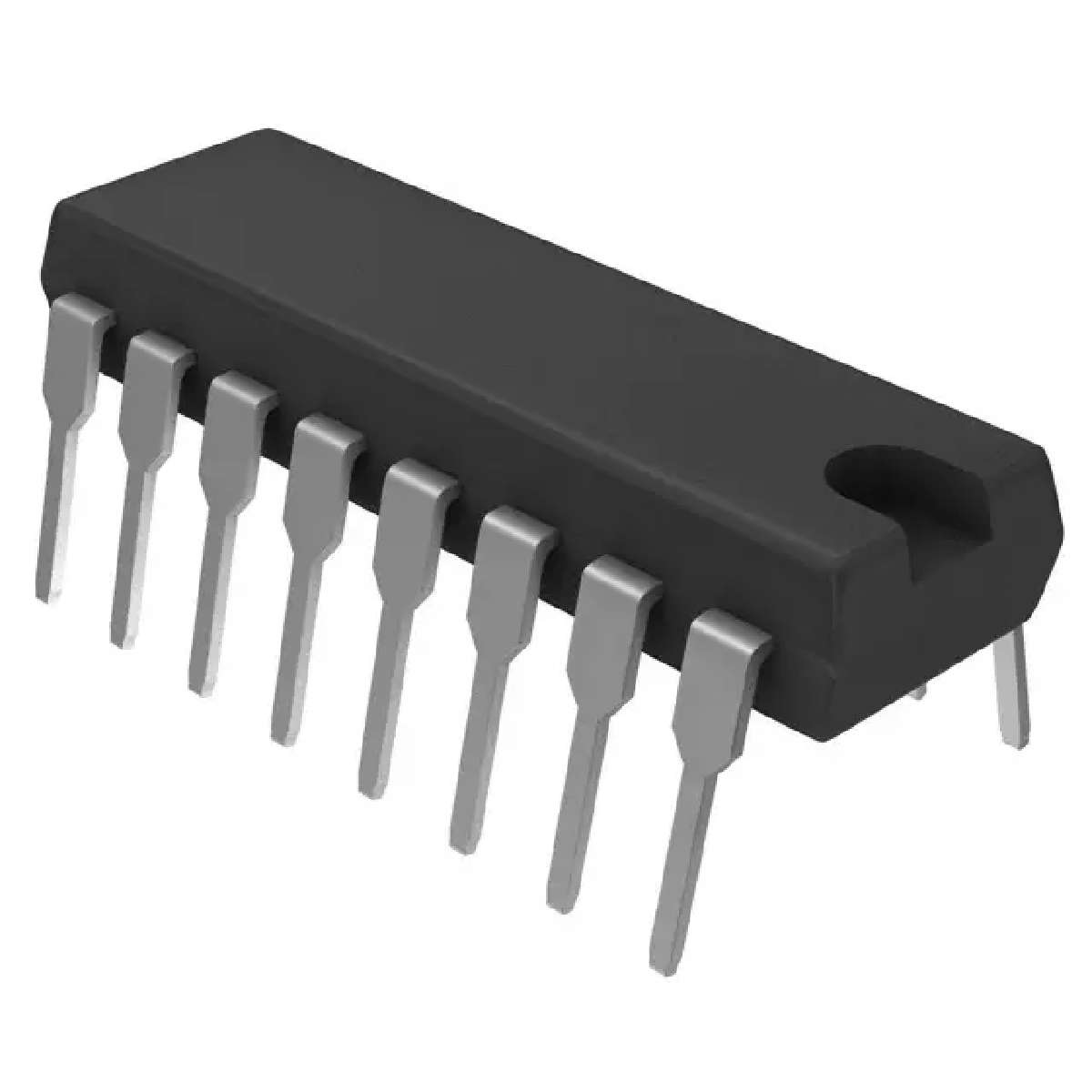

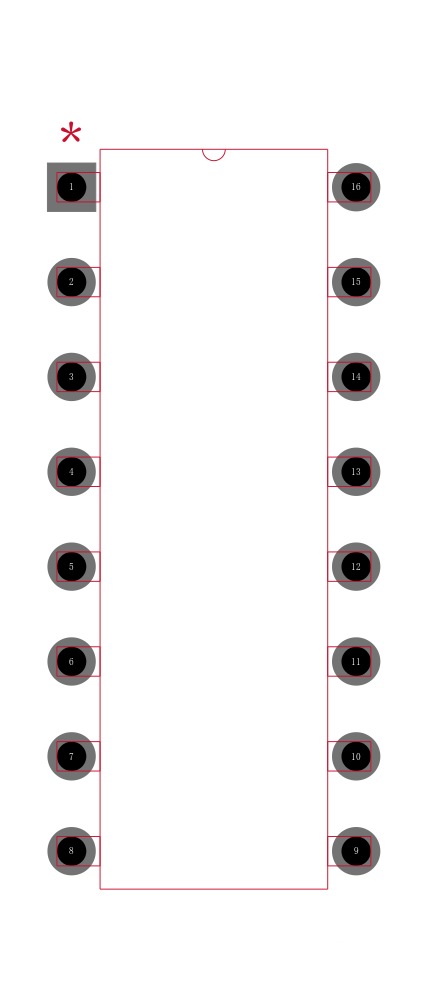

TEXAS INSTRUMENTS  L293DNE  四路, 高电流半H驱动器, PDIP-16封装

是一个四路高电流半桥驱动器, 设计用以提供高达600mA的双向驱动电流电压4.5V至36V. 这一设备用来驱动点感性负载, 如继电器, 电磁阀, 直流和双极步进电机, 以及其它正电源的应用中的高电流高电压负载. 所有输入均为TTL兼容. 每个输出都是一个完整的图腾柱驱动电路, 配有一个达林顿晶体管汇和一个伪达林顿源. 驱动器配对运行, 1,2EN驱动1和2驱动器, 3,4EN驱动3和4驱动器. 当输入足够高时, 相关联的驱动器则被启动, 伴随其输入产生有源输出. 当输入低时, 驱动器则停止工作, 输出停止并处于高阻抗状态. 当输入适合的数据时, 每对驱动器形成一个全桥可逆驱动器, 适合电磁阀或电机应用.

.

独立的输入逻辑电源

.

内部静电防护保护

.

热关断

.

高噪免疫输入

.

每通道输出电流600mA

.

输出钳位二极管用于感应瞬态抑制
