LD1117S33TR概述

STMICROELECTRONICS LD1117S33TR 固定电压稳压器, LDO, 4.75V至15V, 1.1V压差, 3.3V输出, 800mA输出, SOT-223-3

是一个低压降电压稳压器, 提供高达800 mA电流输出. SOT-223的封装形式优化了其热性能, 同时节省了空间. 通过NPN旁路晶体管保证高工作效率. 不像PNP模式, 这种模式中静态电流大多流向负载.

.: 内部电流和热限制

.: 75dB电源电压抑制

.: 通过芯片微调极为严格的输出电压容差

.: Solder Tabs

.: Vacuum Caps

.: Embossed Tape Packaging

LD1117S33TR中文资料参数规格

技术参数

工作电压 0V ~ 15V

输出接口数 1

输入电压DC 10.0V max

输出电压 3.3 V

输出电流 800 mA

供电电流 10 mA

针脚数 3

耗散功率 12 W

静态电流 5 mA

跌落电压 1.1 V

输入电压Max 15 V

输入电压Min 4.75 V

输出电压Min 3.3 V

输出电流Max 1.3 A

工作温度Max 125 ℃

工作温度Min 0 ℃

耗散功率Max 12000 mW

精度 ±1 %

输出通道数 1

电源电压Min 4.75 V

输入电压 15 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-261-4

外形尺寸

长度 6.5 mm

宽度 3.5 mm

高度 1.8 mm

封装 TO-261-4

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用电源管理, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

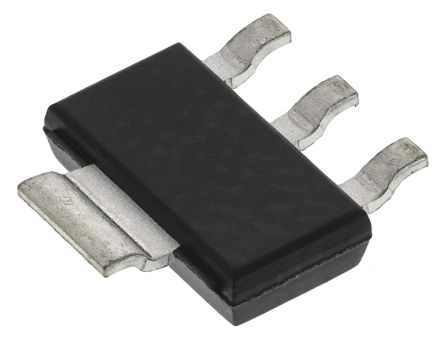

LD1117S33TR引脚图与封装图
