100mA，STMicroelectronicsL78L 系列三端子正调节器嵌入内部电流限制和热关闭。 提供充足的散热片，可提供高达 100mA 的输出电流。### 线性电压调节器，STMicroelectronics
是一个三端子正向电压稳压器, 采用内部电流限制和热关断, 使此设备坚不可摧. 如提供足够的散热, 此设备可传递高达100mA输出电流. 在一系列应用中, 此设备可用作为固定电压稳压器, 包括本地和片上稳压, 用于消除单点稳压带来的噪音以及分配问题. 此外, 此产品可连同功率通路元件, 用于高电流电压稳压器. 产品可用作为齐纳二极管/电阻器组合替代品, 在低静态电流和低噪音基础上进行提升.
- .
- 热过载保护
- .
- 短路保护
- .
- 无需外部元件
- .
- 可选择±4% A或±8% C
输出接口数 1
输入电压DC 20.0V max
输出电压 5 V
输出电流 100 mA
供电电流 5.5mA ~ 6mA
针脚数 3
静态电流 6 mA
跌落电压 1.7V @40mA
输入电压Max 30 V
输入电压Min 10 V
输出电压Max 5 V
输出电压Min 5 V
输出电流Max 0.1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
输出通道数 1
电源电压Max 30 V
电源电压Min 7 V
输入电压 30 V
安装方式 Surface Mount
引脚数 3

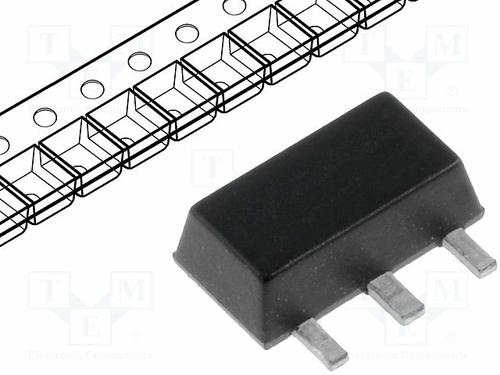

封装 SOT-89-3
长度 4.6 mm
宽度 2.6 mm
高度 1.6 mm
封装 SOT-89-3
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 ????, Power Management, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
L78L05ABUTR ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
L78L05ACUTR 意法半导体 | 完全替代 | L78L05ABUTR和L78L05ACUTR的区别 |
MC78L05ABPRAG 安森美 | 完全替代 | L78L05ABUTR和MC78L05ABPRAG的区别 |
L78L05ACZTR 意法半导体 | 类似代替 | L78L05ABUTR和L78L05ACZTR的区别 |
